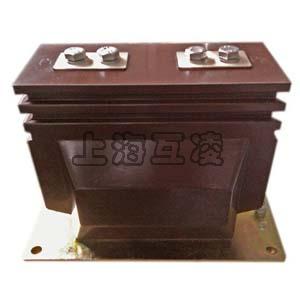

LZZB6-10Q电流互感器

  • LZZB6-10Q电流互感器

    • 名称:LZZB6-10Q电流互感器
    • 型号:LZZJB6-10Q,LZZB6-10Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LZZB6-10Q电流互感器

概述

电流互感器为环氧树脂浇注绝缘全封闭支柱式产品,适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC44-1及GB1208《电流互感器》标准。

结构简介

本型号电流互感器为支柱式结构,一次绕组和二次绕组及其铁心组合在一起的器身封闭在环氧树脂混合料的浇注体内,一次绕组P1、P2端由产品顶部引出,二次绕组接线端S1、S2由产品下部侧面引出。

技术表

型号 额定一次电流(A) 额定容量(VA) 10P级的 准确限 值系数 额定短时电流 (kA)Ith 额定动稳定电流 (kA)Idyn
0.2级 0.5级 10P 级
LZZB6-10 LZZB6-10Q 5~100A 10A 10A 15A 10A 150 I1n 375 I1n
150A 22.5 44
200~300A 24.5 44
400~800A 31.5 80
1000~1500A 44.5 100
LZZBJ6-10 LZZBJ6-10Q 5~100A 10A 15A 20A 15A 150 I1n 375 I1n
150A 22.5 44
200~300A 31.5 80
400~800A 44.5 100
1000~1500A 15A 20A 30A 63 110

1、LZZJB6-10Q,LZZB6-10Q电流互感器额定绝缘水平:12/42/75kV
2、额定二次电流:5A、1A
3、额定一次电流、准确级组合、额定输出及额定短时电流见表
4、局部放电水平符合GB1208《电流互感器》标准

常见故障

电流互感器的常见故障往往与制造缺陷有关,具体如下:
1)电流互感器的绝缘很厚,有的绝缘包绕松散,绝缘层间有皱折,加之真空处理不良,浸渍不完全而造成含气空腔,从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求,甚至少放电容屏,电容极板不光滑平整,甚至错位或断裂,使其均压特性破坏。因此,当局部固体绝缘沿面的电场强度达到一定数值时,就会造成局部放电。 上述局部放电的直接后果是使绝缘油裂解,在绝缘层间生成大量的x腊,介损增大。这种放电是有累积效应的,任其发展下去,油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高,可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电,例如一次绕组支持螺母松动,造成一次绕组屏蔽铝箔电位悬浮,末屏引线接触或焊接不良甚至断线,均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动,末屏接地螺母松动,抽头紧固螺母松动等,均可能使接触电阻增大,从而导致局部过热故障。此外,现场维护管理不当也应引起重视。例如,互感器进水受潮,虽然可能与制造厂的密封结构和密封材料有关,但是,也有维护管理的问题。一般来说,现场真空脱气不充分或者检修时不进行真空干燥,致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些,都将给设备留下安全隐患。

LZZB6-10Q电流互感器图纸

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。


产品名称:LZZB6-10Q电流互感器

型号:LZZJB6-10Q,LZZB6-10Q

声明:本页LZZB6-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
