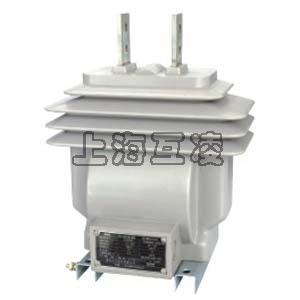

LZZW-10Q电流互感器为户外环氧树脂浇注全封闭式结构，供额定频率为50Hz，额定电压为10KV及以下电力系统中作电流、电能测量和继电保护用；具有耐电弧，耐老化，耐紫外线，使用寿命长等特点；本型号电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。
1. 额定绝缘水平：12/42/75KV
2. 负荷功率因数：cosφ= 0.8（滞后）
3. 额定二次电流：5A或1A
4. 产品执行标准：GB1208-1997《电流互感器》
5. 仪表保安系数：Fs≤10
6. 表面爬电比距满足Ⅱ级污秽等级要求
7. 环境温度：-25℃-40℃,日平均温度不超过30℃
8. 根据用户要求，亦可制作复变比型
9. 其它技术参数见下表
|
额定一次电流(A) |
准确级组合 | 额定输出(VA) |
短时热电流(KA有效值) |
动稳定电流(KA峰值) |
| 20 | 0.2S/10P15 0.2/10P15 0.5/10P15 |
3 | 7.5 | |
| 30 | 4.5 | 11.3 | ||
| 40 | 6 | 15 | ||
| 50 | 7.5 | 18.8 | ||
| 75 | 11.3 | 28.1 | ||
| 100 | 15 | 37.5 | ||
| 150 | 22.5 | 56.3 | ||
| 200 | 30 | 25 | ||
| 300 | 45 | 112.5 | ||
| 400 | ||||
| 500 | 63 | 120 | ||
| 600 | ||||
| 800 | 80 | 140 | ||
| 1000 | ||||
互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。
产品名称：LZZW-10Q电流互感器
型号：LZZW-10Q
声明：本页LZZW-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
