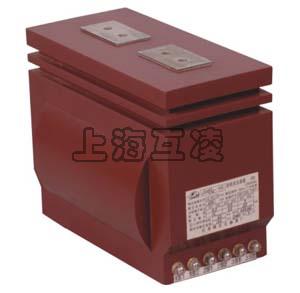

LZZBJ12-10A电流互感器

  • LZZBJ12-10A电流互感器

    • 名称:LZZBJ12-10A电流互感器
    • 型号:LZZBJ12-10A
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LZZBJ12-10A电流互感器

特点

LZZBJ12-10A电流互感器供50Hz、10KV及以下电力系统操作电能计量、电流测量与监视及继电保护用。
本产品为全封闭支柱式结构,采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。

电流互感器技术数据

额定电压 10kV 50Hz
额定绝缘水平 一次对二次及地 11.5/42/75kV
二次之间及地3kV 2min
额定二次电流 5A或1A
测量级仪表保安系数 ≤10
局部放电水平 附和GBl208—1997视在放电量≤20PC

额定一次电流(A) 准确级组合 额定输出(VA) 准确限值系数 短时热电流(KA有效值) 动稳定电流(KA峰值)
0.2S 0.2 0.5 10P
20-200

0.2S/10P

0.2/10P

0.5/10P

15 15 20 30 10 200I1n 500I1n
300 45 110
400 30 40 50 120
500 63 130
600
800
1000
1200
1500 20 20 40 60 80 140
2000
2500 100 180
3000
3150

校验方法

在进行电流互感器误差试验之前,通常需要检查极性、退磁、准确度等试验。

额定电压

电流互感器额定电压不小于装设点线路额定电压。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。


产品名称:LZZBJ12-10A电流互感器

型号:LZZBJ12-10A

声明:本页LZZBJ12-10A电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
地址:http://www.hutegk.com/LZZBJ12-10A-36.html
