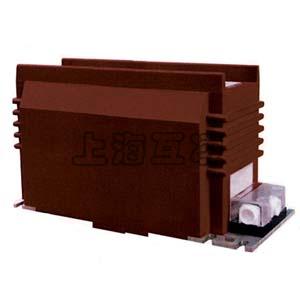

本型电流互感器为环氧树脂浇注全封闭支柱式结构，耐污染及潮湿。安装时将一次螺钉压紧，保证接触可靠。
LZZBJ18-10/185H/4S电流互感器为支柱式环氧树脂浇注绝缘户内型全工况产品，适用于中置式开关柜或其他型式开关柜中，在额定频率为50Hz、额定电压为10kV及以下的电力系统中作电流、电能测量及继电保护用。
产品符合标准GB1208-1997和IEC44-1及顾客特殊要求
额定绝缘水平:12/42/75kV
额定频率:50Hz
额定二次电流:5或1A
环境温度:-5℃~+40℃
二次绕组小于或等于两个时,可增加带电显示装置

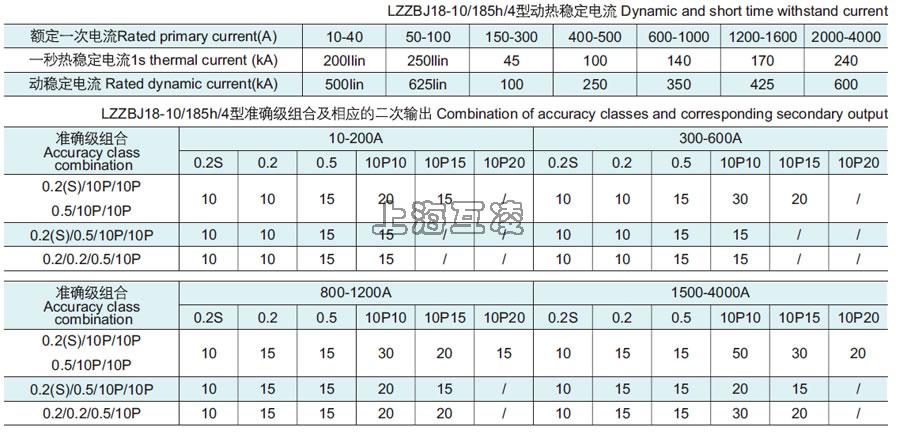

| 型号 | 额定一次电流(A) | 准 确 级 | 额定输出(VA) | 短时热电流(Ith)(kA) | 额定动稳定电流(Idyn)( kA) | ||||
| 组合 | 0.2S | 0.5S | 10P10 | 10P15 | 10P20 | ||||
| LZZBJ18-10/185H/4S | 20/5 | 0.2S/10P20 0.5S/10P20 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 0.2/10P20 0.5/10P20 0.2/0.2/10P10 0.2/0.5/10P10 |
10 | 20 | 15 | 20 | 15 | 3 | 7.5 |
| 30/5 | 4.5 | 11.25 | |||||||
| 40/5 | 6 | 15 | |||||||
| 50/5 | 7.5 | 18.75 | |||||||
| 60/5 | 9 | 22.5 | |||||||
| 75/5 | 10 | 25 | |||||||
| 100/5 | 21 | 52.5 | |||||||
| 150/5 | 31.5 | 80 | |||||||
|
200/5 |
45 | 112.5 | |||||||
| 300/5 | 45 | 112.5 | |||||||
| 400/5 500/5 |
63 | 130 | |||||||
| 600/5 | 80 | 160 | |||||||
| 800/5 1000/5 |
15 | 30 | 20 | 20 | 15 | 80 | 160 | ||
| 1200/5 1250/5 |
100 | 160 | |||||||
| 1500/5 | 30 | 60 | 20 | 30 | 20 | 100 | 160 | ||
| 2000/5 | |||||||||
| 3000/5 | |||||||||
电流互感器的常见故障往往与制造缺陷有关，具体如下：
1)电流互感器的绝缘很厚，有的绝缘包绕松散，绝缘层间有皱折，加之真空处理不良，浸渍不完全而造成含气空腔，从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求，甚至少放电容屏，电容极板不光滑平整，甚至错位或断裂，使其均压特性破坏。因此，当局部固体绝缘沿面的电场强度达到一定数值时，就会造成局部放电。 上述局部放电的直接后果是使绝缘油裂解，在绝缘层间生成大量的x腊，介损增大。这种放电是有累积效应的，任其发展下去，油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高，可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电，例如一次绕组支持螺母松动，造成一次绕组屏蔽铝箔电位悬浮，末屏引线接触或焊接不良甚至断线，均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动，末屏接地螺母松动，抽头紧固螺母松动等，均可能使接触电阻增大，从而导致局部过热故障。此外，现场维护管理不当也应引起重视。例如，互感器进水受潮，虽然可能与制造厂的密封结构和密封材料有关，但是，也有维护管理的问题。一般来说，现场真空脱气不充分或者检修时不进行真空干燥，致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些，都将给设备留下安全隐患。
产品名称：LZZBJ18-10/185H/4S电流互感器
型号：LZZBJ18-10-185H-4S

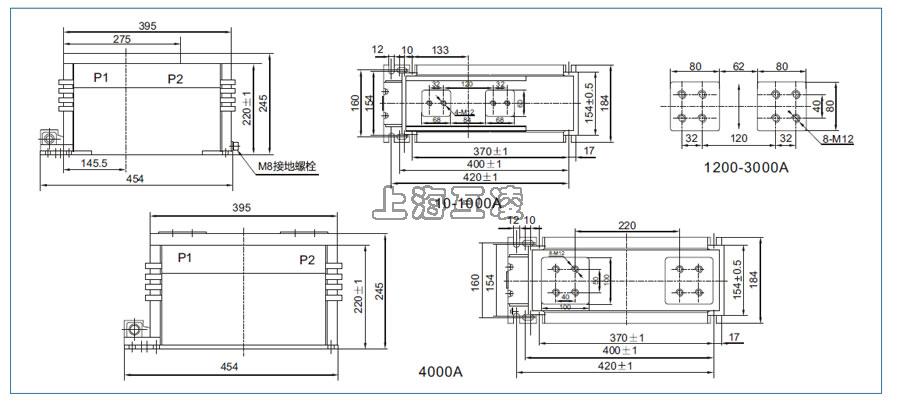

声明：本页LZZBJ18-10/185H/4S电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
