本互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
本型电流互感器为环氧树脂浇注全封闭支柱式结构，耐污染及潮湿。安装时将一次螺钉压紧，保证接触可靠。
| 电流变比 | 准确级组合 | 准确级及额定输出 | 保护级 | 一秒热稳定电流(KA) | 动稳定电流(KA) | ||
| 0.2s | 0.5s | 额定输出(VA) | 准确级及限值系数 | ||||
| 5/5 |
0.2S/0.5 0.5/10P20 |
10 | 10 | 15 | 10P10 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | |||||
| 15/5 | 2.3 | 5.8 | |||||
| 20/5 | 3 | 7.5 | |||||
| 30/5 | 4.5 | 11.2 | |||||
| 40/5 | 6 | 15 | |||||
| 50/5 | 7.5 | 18.8 | |||||
| 75/5 | 11.5 | 29 | |||||
| 100/5 | 15 | 37.5 | |||||
| 150～200/5 | 22.5 | 56.5 | |||||
| 300～600/5 | 45 | 112.5 | |||||
| 800～2500/5 | 63 | 157.5 | |||||
| 3000/5 | 80 | 160 | |||||
1、额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级。
由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题，电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。
国内具有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器和AnyWay变频功率传感器，其中，AnyWay变频功率传感器属于电压、电流组合式互感器。
该互感器的主要特点如下：
1、采用前端数字化技术，光纤传输，电磁兼容性好。
2、幅频特性和相频特性好，在宽幅值、频率、相位范围内均可获得较高的测量精度。
3、属于数字式传感器，二次仪表不会引入误差，传感器误差就是系统误差。

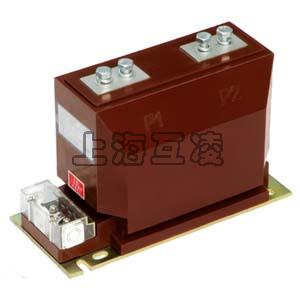

产品名称：LZZBJ9-10A1G电流互感器
型号：LZZBJ9-10A1G
声明：本页LZZBJ9-10A1G电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
