LAJ-10Q电流互感器

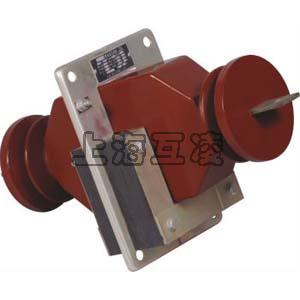

  • LAJ-10Q电流互感器

    • 名称:LAJ-10Q电流互感器
    • 型号:LAJ-10Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LAJ-10Q电流互感器

概述

LAJ-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品,适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中,作电能计量、电流测量和继电保护用。

结构简介

本系列电流互感器分单匝式、复匝式、母线式三种。

额定参数

1、LAJ-10Q电流互感器额定绝缘水平:12/42/75kV
2、额定二次电流:5A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级:全工况产品符合Ⅱ级污秽要求。

产品型号 额定电流 准确级及额定输出 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2 0.5 1 额定输出(VA) 准确级及准确限值系数
LAJ-10Q 10-20/5 15 20 20 20 10P15 2.4 4.3
30/5 3.6 6.5
40/5 4.8 8.6
50/5 6 10.8
75/5 9 16.2
100/5 12 21.5
150/5 18 32.3
200/5 24 43
300/5 30 54
400/5 30 54
500/5 30 55
600/5 30 54
800/5 40 72
1000-1500/5 40 40 40 - -
2000-6000/5 50 50 50

外形尺寸图及安装原来图

原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。


产品名称:LAJ-10Q电流互感器

型号:LAJ-10Q

声明:本页LAJ-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
