LFSQ-10型电流互感受器属加强型全封闭式产品,其动.热稳定性比其它同类产品高3~5倍,适用于额定频率为50Hz或60Hz，额定电压10KV及以下内装置的电力系统中,电气测量和电气保护作用。
1 额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 局部放电水平符合GB1208《电流互感器》标准；
5 污秽等级：Ⅱ级；
| 型号 | 额定一次电流 | 准确级组合 | 额定二次输出 | 一秒热稳定电流 | 动稳定电流 | |||
| 0.2(S) 0.5(S) | 10P10 | |||||||
| LFS-10Q | 5-200 |
0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10 |
10 | 16 | 100lin | 250lin | ||
| 250 | 27 | 67.5 | ||||||
| 300 | 36 | 80 | ||||||
| 400 | 45 | 90 | ||||||
| 500、600 | 56 | 100 | ||||||
| 750、800 | 63 | 100 | ||||||
| 1000 | 80 | 130 | ||||||
| LFSQ-10Q | 5 |
0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10 |
0.2S 0.5S | 0.2 | 0.5 | 10P | 0.8 | 2 |
| 10 | 10 | 10 | 10 | 10 | 1.6 | 4 | ||
| 15 | 6.3 | 15 | ||||||
| 20、25 | 9.3 | 23 | ||||||
| 30 | 12.5 | 31.5 | ||||||
| 40、50 | 18 | 45 | ||||||
| 75 | 36 | 90 | ||||||
| 100-250 | 45 | 100 | ||||||
| 300 |
0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P15 0.5(S)/10P15 |
15 | 15 | 15 | 63 | 100 | ||
| 400 | 20 | 20 | ||||||
| 500 | 30 | 80 | 130 | |||||
| 600-800 | 20 | 30 | 40 | |||||
| 1000-1600 | 30 | 40 | ||||||
应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

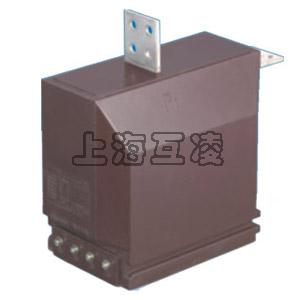

产品名称：LFSQ-10Q电流互感器
型号：LFSQ-10Q
声明：本页LFSQ-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
