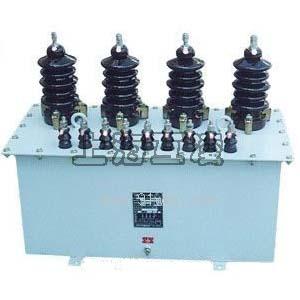

JSZWK-6,JSZWK-3电压互感器

概述

本型号电压互感器是继三相五柱电压互感器之后，为消除因电力系统不同程度接地后导致互感器发生铁磁谐振大量烧毁这一公害而开发研制的一种新型电压互感器。
本电压互感器以环氧树脂及特殊绝缘材料为主绝缘，外装保护铁箱和瓷套，提高了防潮性能及电气绝缘性能，本产品不怕分频、高频，不会过电压而烧毁，可长期运行在线路单相接地情况下，而无超温这虑，同时保护绕组产生100V电压，推动继电器工作。

变比参数

产品符合标准GB1207和IEC186；
额定电压：3 kV、6 kV、10 kV；

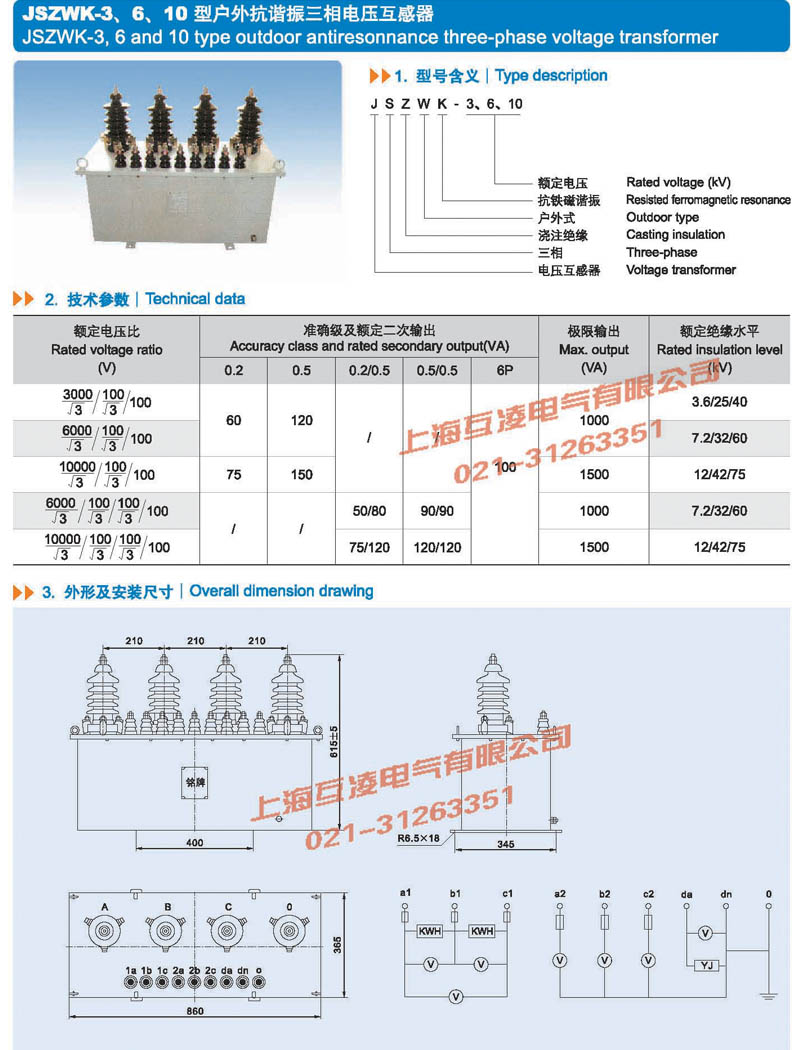

额定电压比、额定绝缘水平、准确级次与相应的额定二次负荷见表

基本作用

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。

产品名称：JSZWK-6,JSZWK-3电压互感器

型号：JSZWK-6,JSZWK-3
