JDZ9-10Q电压互感器

  • JDZ9-10Q电压互感器

    • 名称:JDZ9-10Q电压互感器
    • 型号:JDZ9-10Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

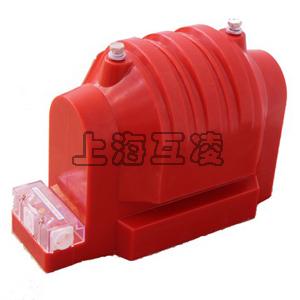

JDZ9-10Q电压互感器

JDZ9-10Q电压互感器概述

JDZ9-10Q电压互感器JDZ9-3,JDZ9-6,JDZ9-10(UNZ10-JDZF9-3/6/10)型单相-全封闭电压互感器为环氧树脂全封闭式浇注绝缘户内型产品,适用于各种高压开关柜中,额定频率为50Hz、额定电压为10kV(或6kV)及以下的电力系统中作电压、电能测量及继电保护用。

JDZ9-10Q电压互感器结构

本型互感器为单相双线圈全封闭结构,采用环氧真空树脂浇注成型,铁芯采用优质冷轧硅钢片绕成环形,一次和二次绕组均缠绕在铁芯上,二次出线有接线护罩,护罩上有使用方便的出线槽。产品耐污秽、耐潮湿性能良好。本互感器为全封闭产品。一、二次绕组和铁芯均浇注在环氧树脂内,绝缘性能优良,耐潮湿。除JDZX9-3,6,10Q为半绝缘结构外,其余均为全绝缘结构。

JDZ9-10Q型电压互感器使用条件

1.海拔高度不超过30003米;
2.周围环境温度不高于+40'C,不低于-5'C;
3.周围空气的相对湿度不大于65%(20'C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

JDZ9-10Q电压互感器技术表

互感器的技术指标均符合IEC标准和GB1207-1997的要求,具体参数详见下表:(cosφ=0.8)

型号

额定电压比(kV)

额定容量(VA)

极限输出

(VA)

0.2级

0.5级

1级

JDZ9-6

6/0.1

30

100

200

500

JDZ9-10

10/0.1

30

100

200

500

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。


产品名称:JDZ9-10Q电压互感器

型号:JDZ9-10Q

声明:本页JDZ9-10Q电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
