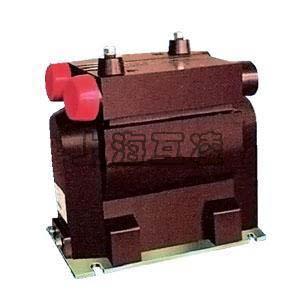

JDZ9-6R3,JDZ9-3R3电压互感器

  • JDZ9-6R3,JDZ9-3R3电压互感器

    • 名称:JDZ9-6R3,JDZ9-3R3电压互感器
    • 型号:JDZ9-6R3,JDZ9-3R3
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JDZ9-6R3,JDZ9-3R3电压互感器

JDZ9-6R3,JDZ9-3R3电压互感器概述

JDZ9-6R3,JDZ9-3R3电压互感器是户内环氧树脂浇注式支柱式全工况型产品,在额定频率为50HZ,额定电压为3/6/10KV以下的电力系统中作继电保护或电能测量用。

JDZ9-6R3,JDZ9-3R3电压互感器结构

JDZ9-6R3,JDZ9-3R3电压互感器为全封闭结构,采用户内环氧树脂真空浇注而成,具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群,表面爬电距离大,二次出现端子加有金属保护罩密封,防雨、防尘、耐腐蚀,是老式油浸产品的理想替代品。

JDZ9-6R3,JDZ9-3R3型电压互感器使用条件

1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
2、海拔高度不超过1000M(超过请著明)
3、接地方式:中性点非有效接地系统
4、大气条件:无严重污染

JDZ9-6R3,JDZ9-3R3电压互感器技术表

1、额定绝缘水平:3.6/23/40KV
2、负荷的功率因数:cosφ=0.8(滞后)
3、表面爬电距离:
4、产品标准:GB1208-2006《电磁式电压互感器》

型 号 额定电压比
(V)
准确级及额定输出
(VA)
极限输出
(VA)
额定绝缘水平
(kV)
0.2 0.5 1 6p
JDZ9-3R3 3000/100 40 120 240 600 600 3.6/23/40
JDZ9-6R3 6000/100 300/300 7.2/32/60
JDZ9-10R3 10000/100 3.6 / 25 / 40
10000/220 25 40 80 300/500 12/42/75
10000/100/100 12/42/75
10000/100/220 12/42/75

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。

注意事项

1、电压互感器一次有电流时,二次绕组不能短路,否则互感器将烧毁。
2、一次绕组的重复工频耐压,试验应在规定试验电压值得80%以下进行


产品名称:JDZ9-6R3,JDZ9-3R3电压互感器

型号:JDZ9-6R3,JDZ9-3R3

声明:本页JDZ9-6R3,JDZ9-3R3电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
