JDZX11-35R电压互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。
本型电压互感器体积小、抗过电压能力强，一次带有熔断器保护、熔断器装在互感器内部，直接避免因用户配置熔断器浪费开关柜的有效空间，其熔断器的熔断电流与互感器短路承受能力相匹配，能有效地保护互感器因电网出现故障时不被烧毁。

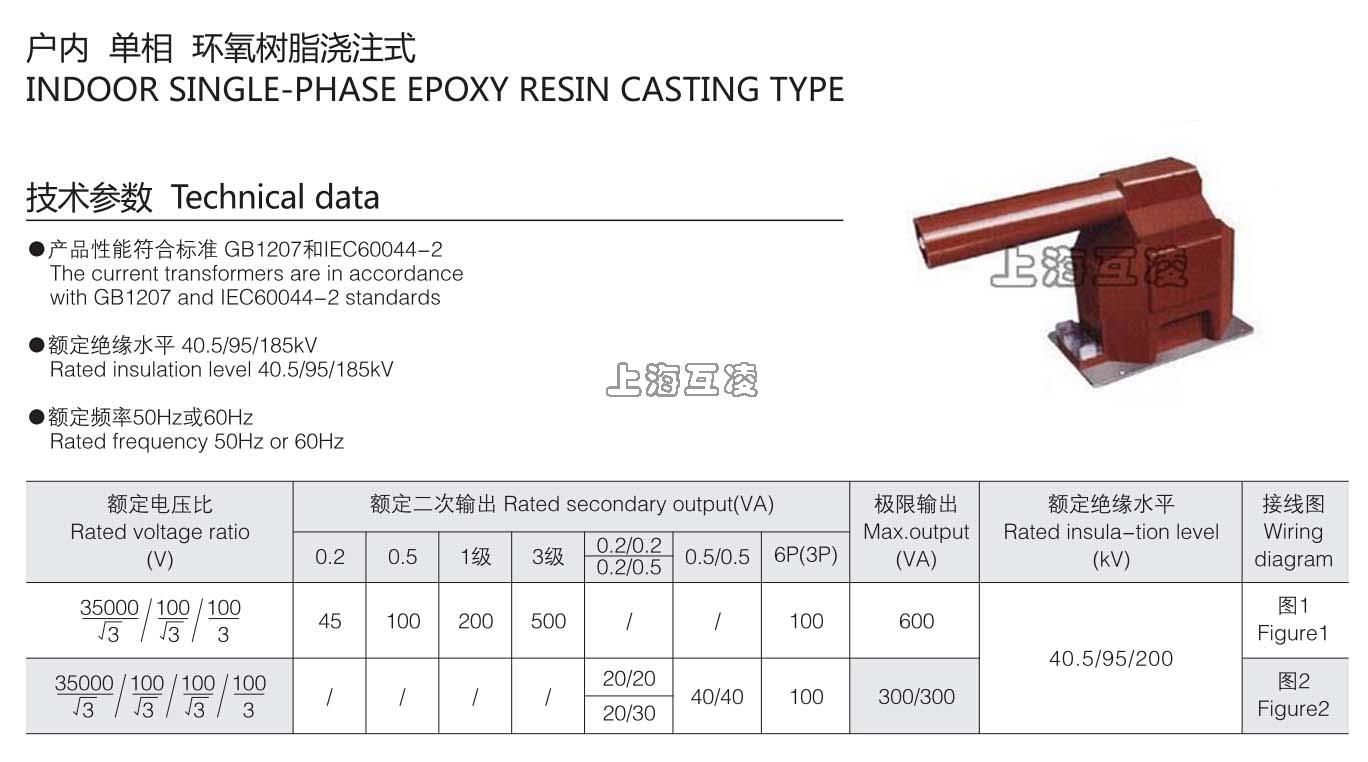

| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 | 极限输出(VA) | 额定绝缘水平（kV） |
| (VA) | |||||
| JDZX11-35R | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 600 | 40.5/95/200 |
| 0.5/6P(3P) | 100/100 | ||||
| JDZXF11-35R | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 15/15/100 | 2×300 | 40.5/95/200 |
| 0.2/0.5/6P(3P) | 15/30/100 | ||||
| 0.5/0.5/6P(3P) | 30/30/100 |
1、 配用熔断器型号为XRNP□-35型，0.5A,50kA
2、 局部放电水平符合GB1207《电压互感器》标准。
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

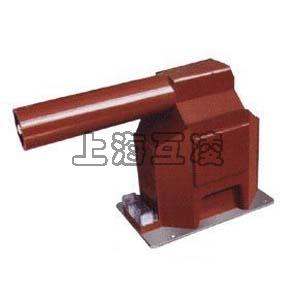

产品名称：JDZX11-35R电压互感器
型号：JDZX11-35R

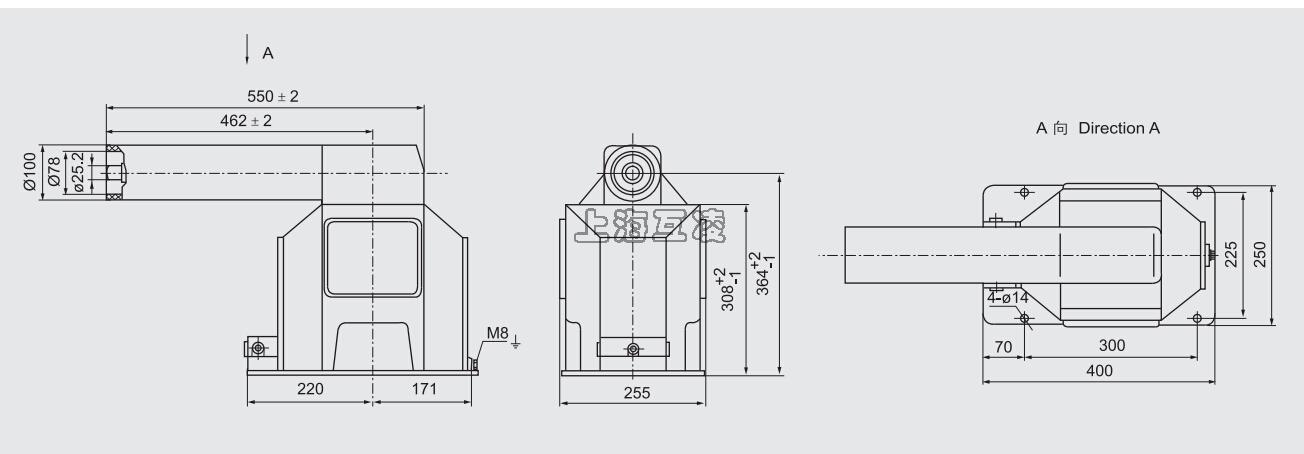

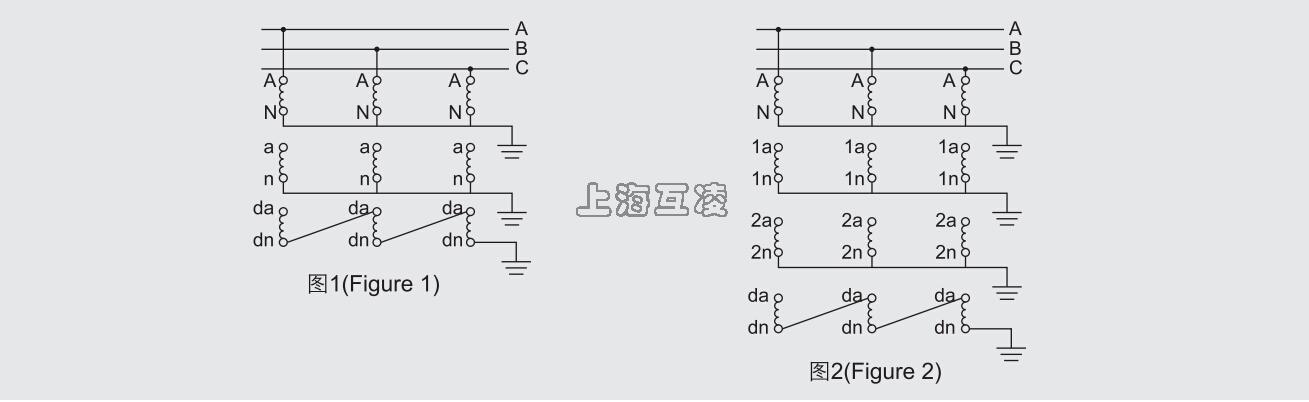

声明：本页JDZX11-35R电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
