JDZXW-35电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50HZ，额定电压35KV及以下户外装置的电力系统中，作电压、电能测量和继电保护使用。本型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，全封闭支柱式结构耐污染、耐潮湿。本互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小、重量轻，适宜任何位置，任意方向安装。互感器二次出线端子加有金属保护罩密封。
▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下表
| 额定电压比（V） | 准确级组合 | 额定二次输出（VA） | 极限输出（VA） | 额定绝缘水平（VA） |
| 35/√3/0.1/√3/0.1/3 | 0.2/6P | 30/100 | 600 | 40.5/95/200 |
| 0.5/6P | 50/100 | |||
| 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P | 30/30/100 | 300/300 | |
| 0.2/0.5/6P | 30/50/100 |
⑴按安装地点可分为户内式和户外式。35kV及以下多制成户内式；35kV以上则制成户外式。
⑵按相数可分为单相和三相式，35kV及以上不能制成三相式。
⑶按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
⑷按绝缘方式可分为干式、浇注式、油浸式和充气式。干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
⑸按工作原理划分，还可分为电磁式电压互感器，电容式电压互感器和电子式电压互感器。
.jpg)

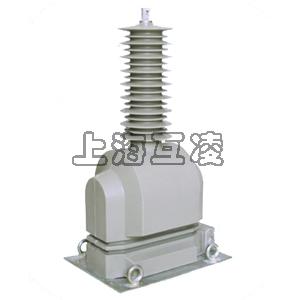

产品名称：JDZXW-35电压互感器
型号：JDZXW-35

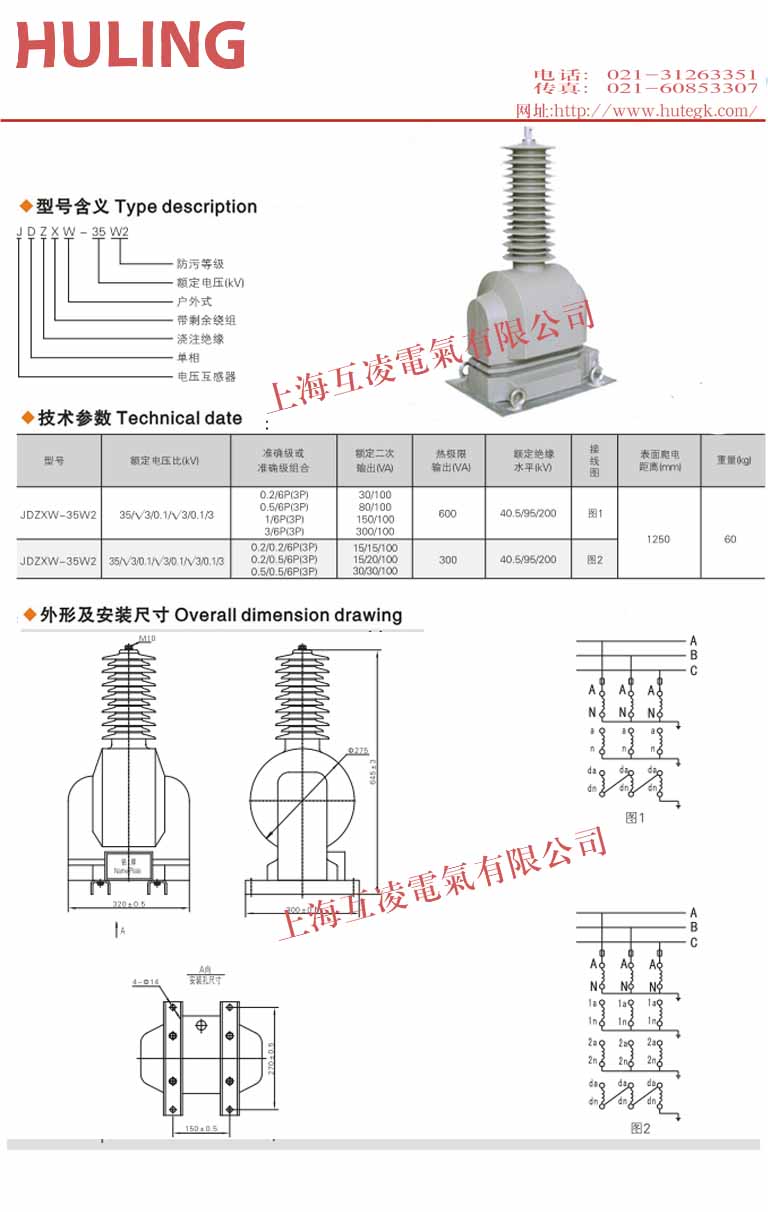

声明：本页JDZXW-35电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
