JSZV12A-10R电压互感器是专为XGW-12型户外交流固定工金属封闭开关而设计的。本型电压互感器一次绕组带熔断器保护，不仅提供100V测量电压，还提供220V操作电源供继路器使用。
●负荷的功率因数COSΦ=0.8（滞后）；
●海拔高度≤1000m，满足Ⅱ级污秽等级；
●产品性能符合标准：GB1207-1997（电压互感器）；

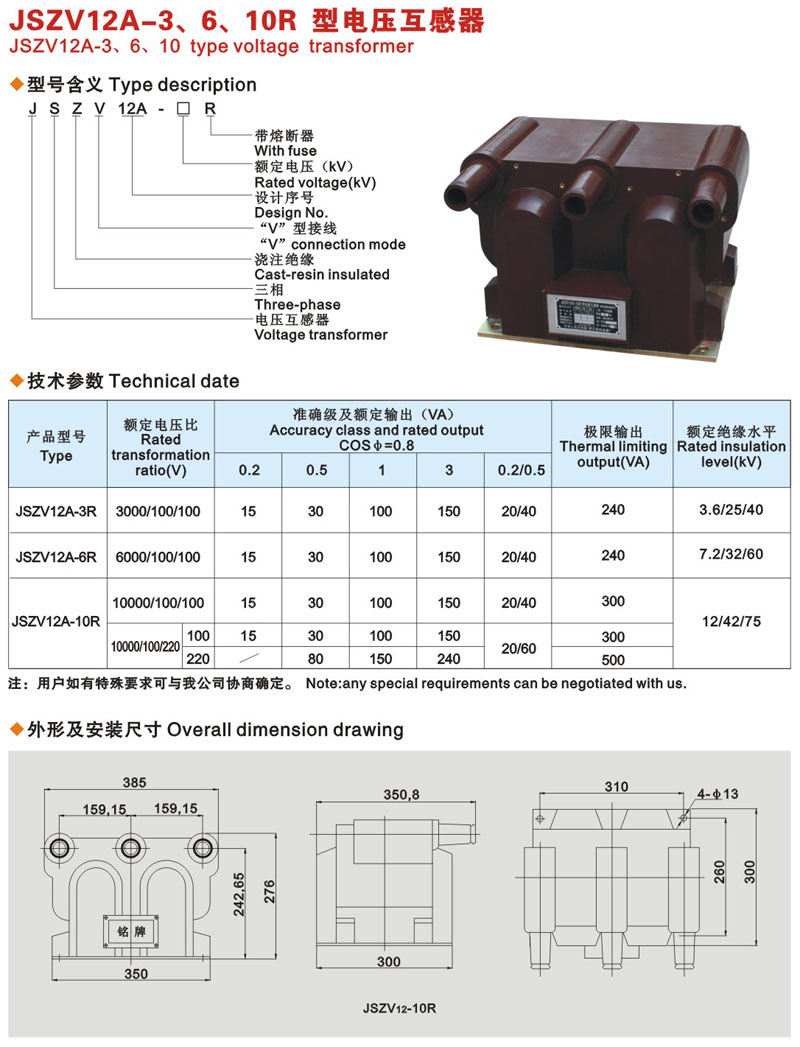

| 产品型号 | 额定电压比 | 准确级及额定输出 | 极限输出 | 额定绝缘水平 | |||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.5 | |||||
| JSZV12A-3R | 3000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 240 | 3.6/25/40 | |
| JSZV12A-6R | 6000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 240 | 7.2/32/60 | |
| JSZV12A-10R | 10000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 300 | 12/42/75 | |
| 10000/100/220 | 100 | 15 | 30 | 100 | 150 | 20/60 | 300 | ||
| 220 | ／ | 80 | 150 | 240 | 500 | ||||
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

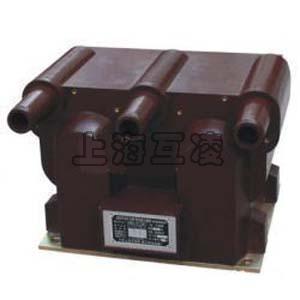

产品名称：JSZV12A-10R电压互感器
型号：JSZV12A-10R
声明：本页JSZV12A-10R电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
