10KV电流互感器

10KV高压互感器是工业上用于1KV以上交流互感器。包含高压电流互感器及高压电压互感器两种。

10KV电流互感器性能指标

1、温度-25~40℃；
2、海拔高度≤1000m；
3、地震烈度Ⅷ（8）度；
4、污秽等级：户内不低于2级，户外不低于3级；
5、户内需考虑：（1）环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽；（2）湿度条件：24h内测得的相对湿度平均值不超过95%；24h内水蒸气压力平均不超过2.2kPa；一个月内相对湿度平均值不超过90%；一个月内水蒸气压力平均不超过1.8kPa。
6、户外需考虑：（1）24h期间测得的环境气温平均值不超过40℃；（2）日照辐射达到1000W/m2（晴天中午）时应予以考虑；（3）环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽；（4）风压不超过700Pa（相当于34m/s）；（5）应考虑出现凝露和降水。
7、特殊使用条件（另作考虑）

10KV电流互感器误差限值

对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称，其后标以“P”表示保护。
额定准确限值一次电流是指电流互感器出厂时所标明的能保证复合误差不超过该准确级允许值的最大电流，一般以准确限值系数标示，额定准确限值系数一般在其准确级后标出；所谓额定准确限值系数是指额定准确限值一次电流与额定一次电流之比。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。

10KV电流互感器特点

1、制造单位名及其所在地名或国名（出口产品），以及其他容易识别制造单位的标志、生产序号和日期；
2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号；
3、额定一次电压及最高电压Um（例如：额定电压35kV，最高电压 40.5kV）；
4、额定频率（例如：50Hz）；
5、极性关系：所有标有P1、S1和C1的接线端子，在同一瞬间具有同一极性。
6、额定电流：一次额定电流（例如：500A），二次额定电流（5A或1A）；
7、额定绝缘水平；额定电压因数和相应的额定时间；
8、绝缘耐热等级；
9、二次绕组性能参数；二次绕组之间及对地绝缘的额定短时工频耐压3kV，二次绕组之间及对地的绝缘电阻应不低于100MΩ。绕组匝间绝缘应能承受额定短时工频耐压4.5kV（峰值）。
10、设备种类：户内或户外；
11、结构型式：油浸式或全封闭浇注式
12、仪表保安系数：FS≤10；
13、热稳定和动稳定；热稳定电流选取下列（短路持续时间为4s内）3.15，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100kA动稳定电流为热稳定电流2.5倍。
14、额定输出标准值5、10、15、20、25、30、40、50、60、75、80、100VA。

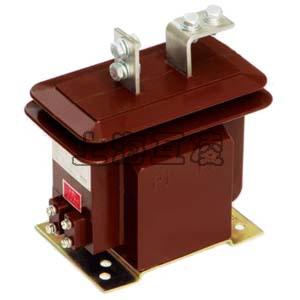

产品名称：10KV电流互感器

型号：10KVDLHGQ
