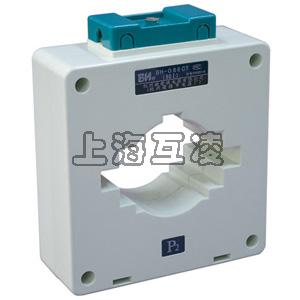

低压电流互感器

  • 低压电流互感器

    • 名称:低压电流互感器
    • 型号:DYDL
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

低压电流互感器

低压互感器是工业上用于1KV以下,36V以上交流互感器。包含低压电流互感器及低压电压互感器两种。

低压电流互感器特点

一次电流5A~5000A,二次电流5A,规格齐全,全面覆盖0.2级、0.5级及1级三个准确度等级; 所用铁芯经过高真空热处理,性能优良,精度稳定; 外壳采用高抗冲阻燃ABS材料制成,具有良好的安全性能,造型美观; 安装方便,可采用弯片固定,压盘固定; 结构:穿孔式(圆、方孔),弯片、单片压盘安装方式 性能符合GB1208-1997《电流互感器》技术标准。

低压电流互感器性能指标

准确度:1%、0.5%、0.2%
一次电流:5A~5000A
二次电流:5A
隔离耐压:AC 3.0kV/1min
环境温度:-30℃~70℃
海拔高度:≤3000m
相对湿度:10%~95%
结构:穿孔式(圆、方孔),弯片、单片压盘安装方式
外壳材料:阻燃塑料(白色)
隔离:一次对二次对外壳

低压电流互感器注意事项

互感器使用于额定电压不超过0.66kV的交流电路,长期工作电流不超过1.2倍额定值; 产品为减极性,一次接线标志P1、P2,相应二次接线标志S1、S2; 测量仪表接于S1、S2端子上,所接仪表的总阻抗(包括接线)不应超过互感器的额定负荷; 互感器在运行中严禁二次开路。
低压电流互感器可以把高交流电流转化为容易控制的低电流。

低压电流互感器:低压互感器的品种较为繁多 较为常见的为LMZ(含LMZJ)系列,LMK(含BH)系列,SDH系列,LQZ系列等,常用于0.5kv,0.66kv等电压等级,精度为0.5级,0.5S级,0.2级,0.2S级等,一次输入为20~6000A二次输出为1A或5A,适用于测量或保护。
LMZ1-0.5 系列电流互感器供额定频率为50Hz、额定电压为0.5kV及以下的交流线路中作电流、电能测量或继电保护用。本型互感器为浇注绝缘式,穿心母线型电流互感器,下部有底座,供固定安装之用。
LMK-0.66系列产品适用于额定频率50Hz,额定电压0.66kV及以下电力系统中作电能计量、电流测量和继电保护用。本型互感器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线排通过用。
LMZ1-0.66系列电流互感器供额定频率为50Hz、额定电压为0.66kV及以下的交流线路中作电流、电能测量或继电保护用。本型互感器为浇注绝缘式,穿心母排型电流互感器,上端有安装螺丝供固定用。
SDH-0.66系列产品适用于额定频率50Hz,额定电压0.66kV及以下电力系统中作电能计量、电流测量和继电保护用。本型互感器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线排通过用。
LQZ(LQG)-0.66型电流互感器用于户内,供额定电压660V,额定频率50Hz的交流电路中作电流、电能测量和继电保护用。LQG(LQZ)-0.66电流互感器是为小电流(5~150A)免去用户穿心多匝的麻烦而新开发的产品,具有用铜排布线能直接连接、安装方便、容量大等特点。
低压电压互感器:低压电压互感器品种较少,较常见的为JDG系列型号,主要起到变压器的作用为用电设备供电。


产品名称:低压电流互感器

型号:DYDL

声明:本页低压电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
