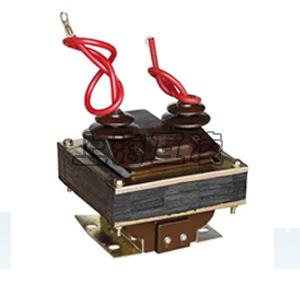

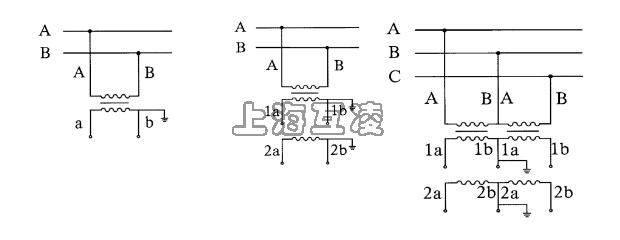

jdz-10电流互感器为单相双线圈环氧树脂浇注绝缘户内型产品， 适用于额定频率为50Hz、额定电压为10kV（或6kV）及以下的电力系统中作电压、电能测量及继电保护用.本型电压互感器为半浇注式，体积小，气候适应性强。互感器铁芯采用优质冷轧硅钢片叠装成方型，露在空气中。其一次、二次绕组同心地绕在一起，用环氧树脂浇注成型，浇注体固定在金属底板上。 一次绕组的出线端子为A、B，二次绕组的出线端子为a、b。 环氧树脂浇注体下面涂有半导体漆，并与金属底板、铁芯相连，以改善电场的不均匀和电力线的畸变。 本型电压互感器可用于单相及三相线路，当用于三相线路时，可用两台互感器接成V型,用于用于户外真空断路器
使用条件
1 使用场所：户内；
2 环境温度：－5℃～+40℃，日平均气温不超过+30℃；
3 海 拔：不超过1000m；
4 大气条件：在无爆炸、无剧烈震动且无足以腐蚀金属和破坏绝缘的尘埃或蒸气的地方。
产品名称：JDZ-10电流互感器
型号：JDZ-10

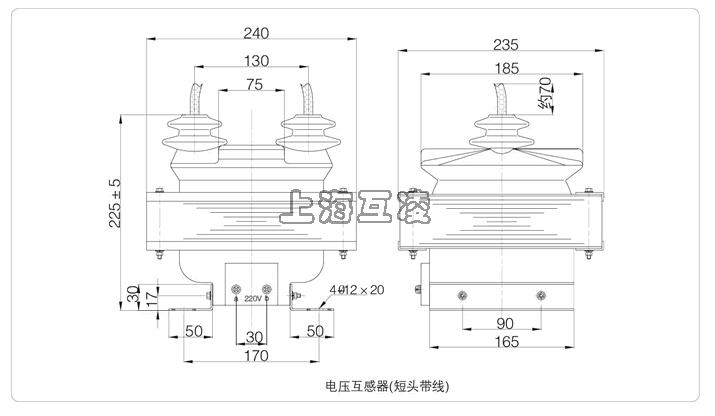

声明：本页JDZ-10电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
