JDZ9-6Q,JDZ9-3Q电压互感器是户内环氧树脂浇注式支柱式全工况型产品，在额定频率为50HZ，额定电压为3/6/10KV以下的电力系统中作继电保护或电能测量用。

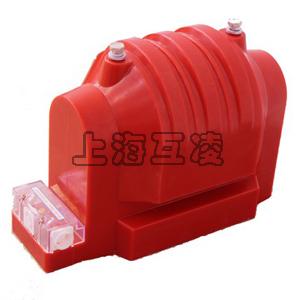

JDZ9-6Q,JDZ9-3Q电压互感器为全封闭结构，采用户内环氧树脂真空浇注而成，具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群，表面爬电距离大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是老式油浸产品的理想替代品。
1、环境温度：最高温度45℃，平均温度不超过30℃，最低温度：-45℃。
2、海拔高度不超过1000M（超过请著明）
3、接地方式：中性点非有效接地系统
4、大气条件：无严重污染
1、额定绝缘水平：3.6/23/40KV
2、负荷的功率因数：cosφ=0.8（滞后）
3、表面爬电距离：
4、产品标准：GB1208-2006《电磁式电压互感器》
| 型 号 | 额定电压比 (V) |
准确级及额定输出 （VA） |
极限输出 （VA） |
额定绝缘水平 （kV） |
|||
| 0.2 | 0.5 | 1 | 6p | ||||
| JDZ9-3R3 | 3000/100 | 40 | 120 | 240 | 600 | 600 | 3.6/23/40 |
| JDZ9-6R3 | 6000/100 | 300/300 | 7.2/32/60 | ||||
| JDZ9-10R3 | 10000/100 | 3.6 / 25 / 40 | |||||
| 10000/220 | 25 | 40 | 80 | 300/500 | 12/42/75 | ||
| 10000/100/100 | 12/42/75 | ||||||
| 10000/100/220 | 12/42/75 | ||||||
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
产品名称：JDZ9-6Q,JDZ9-3Q电压互感器
型号：JDZ9-6Q,JDZ9-3Q
声明：本页JDZ9-6Q,JDZ9-3Q电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
