电压互感器为单相环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz,额定电压15kV、20kV及以下的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。本系列电压互感器为环氧树脂绝缘全封闭结构， 耐污秽及潮湿，也适用于热带地区使用。该互感器体积小，重量轻，局部放电量小、抗过电压能力强，适宜于任何位置、任何方向安装。
|
型号 |
额定电压比 (kV) |
准确级组合 |
额定输出 |
极限输出 |
额定绝缘水平 |
|
(VA) |
(VA) |
（kV） |
|||
|
JDZX16-20 |
20/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
30/200 |
600 |
24/65/125 |
|
0.5/6P(3P) |
100/200 |
||||
|
JDZX16-20G |
20/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
30/200 |
||
|
0.5/6P(3P) |
70/200 |

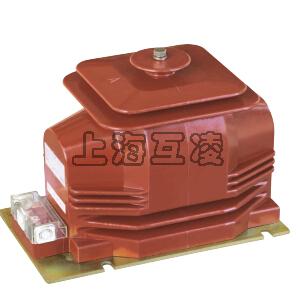

产品名称：JDZX16-20电压互感器
型号：jdzx16-20

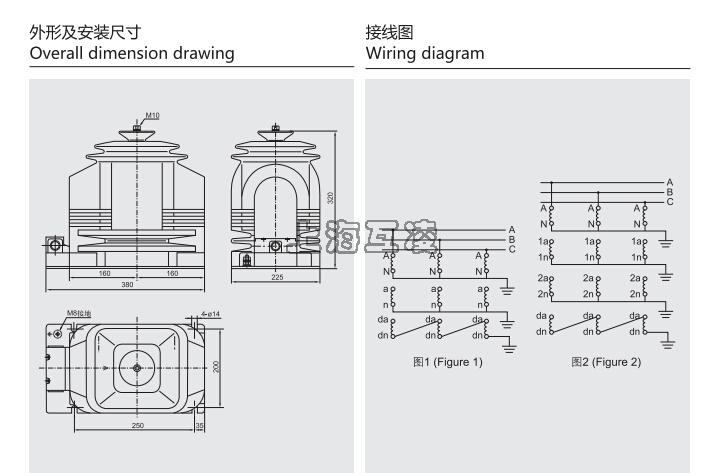

声明：本页JDZX16-20电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
