电压互感器JDZ-10与JDZ10-10互感器的区别

电压互感器JDZ-10与JDZ10-10互感器的区别 / 2020-02-20
[] [] []

  概述

  点击查看JDZ-10电压互感器说明书

  JDZ10-10电压互感器说明书

  一、电压互感器JDZ-10与JDZ10-10互感器外形区别

JDZ-10外形尺寸实物图

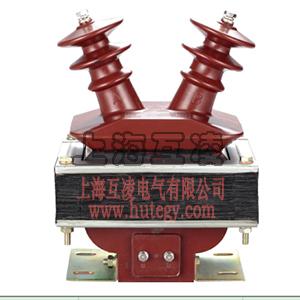

JDZ-10电压互感器实物图

jdz10-10电压互感器尺寸实物图

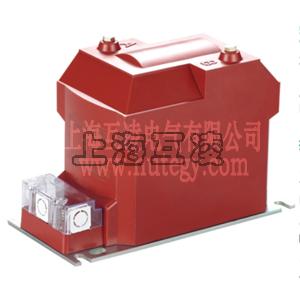

jdz10-10电压互感器实物图

  二、变比相同

一次电压为10000v二次电压为100v 变比为10000/100v或者 10/0.1kv

  三、电压互感器JDZ-10与JDZ10-10互感器结构区别

  JDZ-10电压互感器为半浇注式,体积小,气候适应性强。互感器铁芯采用优质冷轧硅钢片叠装成方型,露在空气中。其一次、二次绕组同心地绕在一起,用环氧树脂浇注成型,浇注体固定在金属底板上。次绕组的出线端子为A、B,二次绕组的出线端子为a、b。

  环氧树脂浇注体下面涂有半导体漆,并与金属底板、铁芯相连,以改善电场的不均匀和电力线的畸变。本型电压互感器可用于单相及三相线路,当用于三相线路时,可用两台互感器接成V型

  JDZ10-10电压互感器为半封闭,外铁芯结构,绕组为环氧树脂全真空浇注全绝缘结构铁芯采用优质硅钢片叠装而成互感器绝缘靠环氧树脂产品体积小、重量轻,安装仅占有限空间所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受潮一次绕组引出线端子的标志为A,X;二次绕组引出线端子的标志为a。x,均在浇注体上清晰标注在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。

  四、接线相同

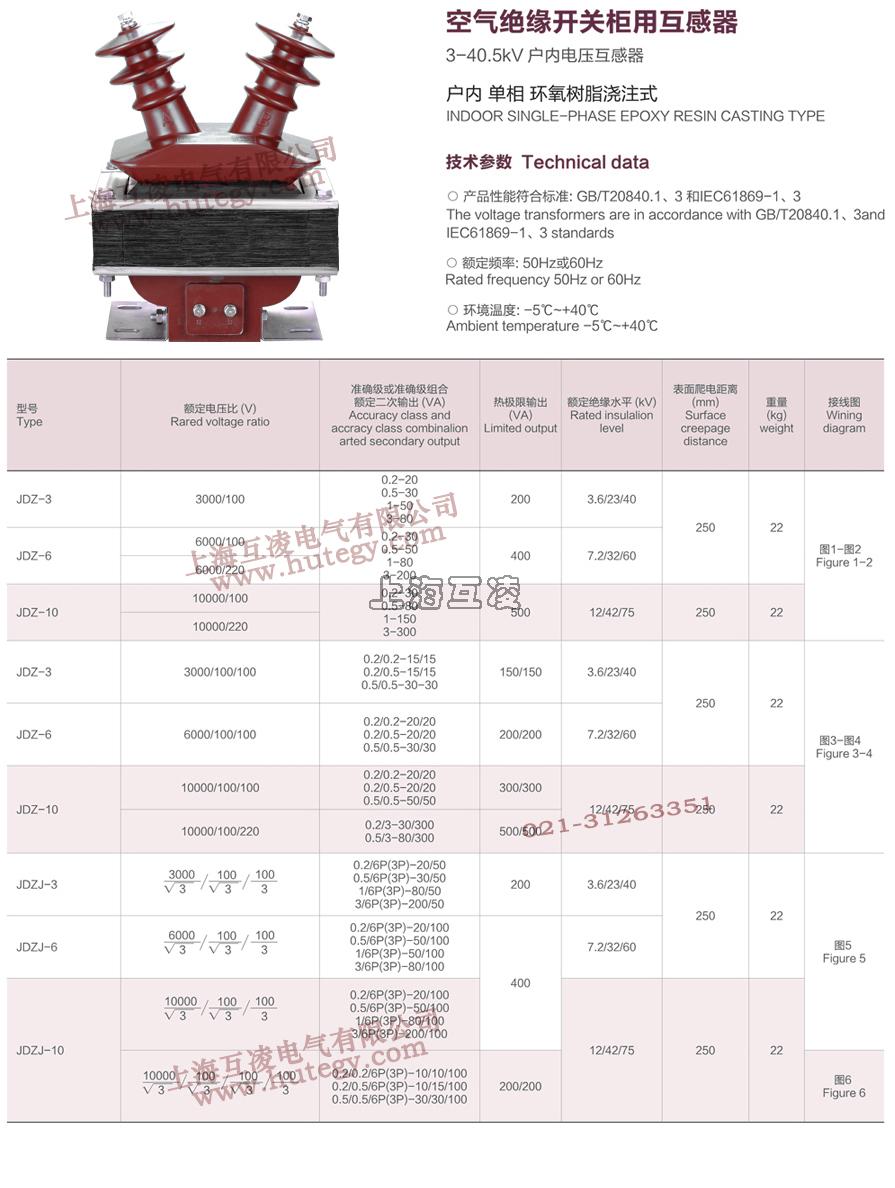

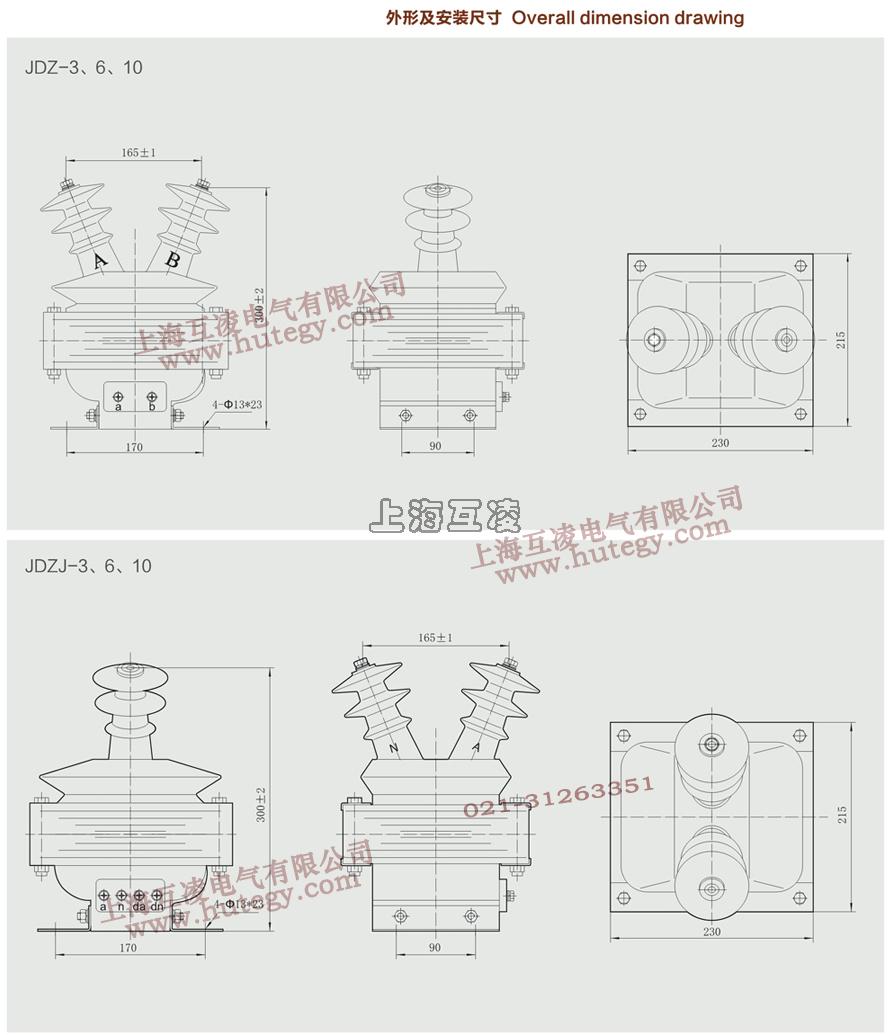

  jdz-10电压互感器参数表说明书接线图jdz-10电压互感器尺寸图

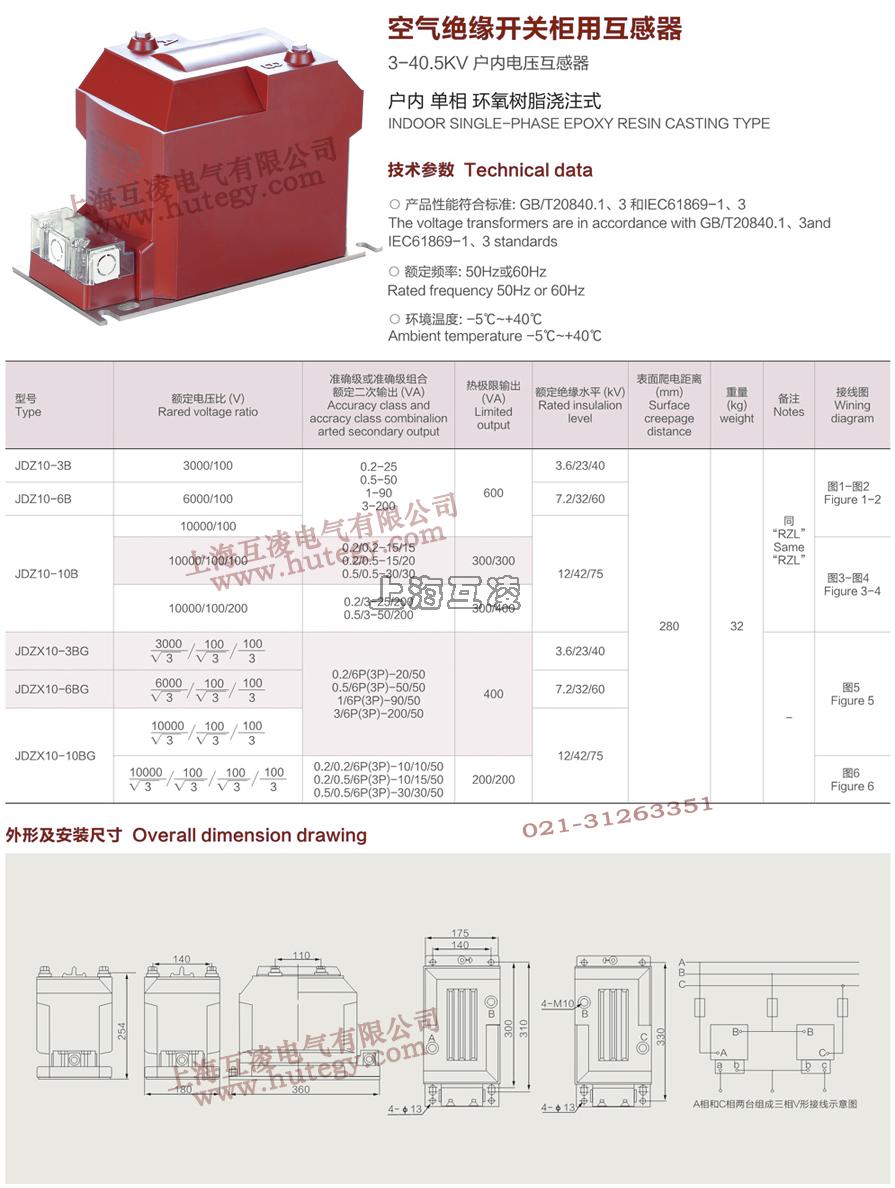

jdz10-10电压互感器尺寸图接线图
