据互感器二次侧的励磁电流和电压(伏安特性曲线）计算出的电流倍数（M）与允许二次负荷（ZII）之间的曲线称为误差曲线。
误差曲线计算公式：
M =（I*P）/N ZII =（U-（I*Z2））/(K*I)
I 电流 U 电压
N=1 (1A 额定电流) I 电流
N=5 (5A 额定电流) Z2 CT二次侧阻抗
P=20 （5%误差曲线 ） K=19（5%误差曲线.1A 5A 额定电流）
P=10 （10%误差曲线 ） K=9 （10%误差曲线.1A 5A 额定电流）
5%、10%误差曲线的数据中也可判断互感器保护绕组是否合格：
1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格；
2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格；
如（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5%），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。
判断方法为计算5%误差曲线，在M等于10的时候对应的ZII如大于等于20VA,即合格。

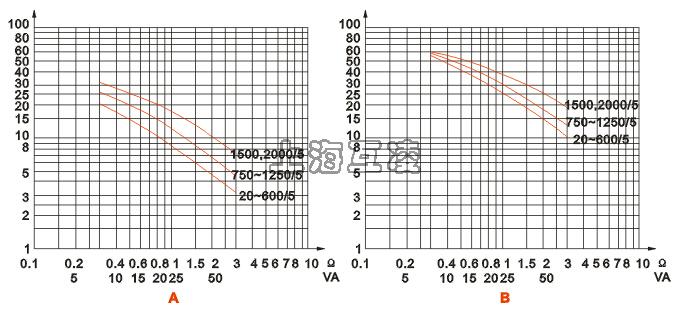

误差曲线及判断
工业与民用配电设计手册》给出的电流互感器允许误差计算步骤如下： 1，按照保护装置类型计算流过电流互感器的一次电流倍数</p><p> 2，根据电流互感器的型号、变比和一次电流倍数，在10%误差曲线上确定电流互感器的允许二次负荷。</p><p> 3，按照对电流互感器二次负荷最严重的短路类型计算电流互感器的实际二次负荷。 4，比较实际二次负荷与允许二次负荷，如实际二次负荷小于允许二次负荷，表示电流互感器的误差不超过10％。</p>10％误差曲线是保护用电流互感器的一个重要的基本特征。保护应电流互感器的工作特点不同于测量用电流互感器，它要求当电力系统发生故障时，即电流骤增时能正确地反应故障电流的数值，从而正确启动继电保护装置动作。故障电流要比系统正常运行时的工作电流大几倍甚至几十倍，为了保证继电保护装置正确动作，规定此时电流互感器的电流误差不允许超过10％。< 电流互感器10％误差曲线是指在电流误差为10％的条件下，一次电流对其额定电流的倍数与电流互感器允许的二次负荷（阻抗）的关系曲线。电流互感器的10％误差曲线可在产品样本中查到
给你一个简单计算公式核算10%误差是否合格。
Ks≤Kn(R0+Rn)/ (R0+Rs) (1-1)
Ks—实际短路电流倍数, Ks=Idmax/In, Idmax为CT安装处系统的最大短路电流，In为CT额定一次电流。
Kn—额定短路电流倍数，Kn=Nm/In，Nm为所用CT额定饱和倍数（Nm铭牌上有标注）。
R0—CT二次绕组内阻（出厂资料上有提供）
Rn—额定二次负载电阻，Rn=Se/Ie2 Se为CT额定容量，Ie为CT额定二次电流。
Rs—实际二次负载电阻，可实测。如运行中无法实测，可估算。Rs=Rl+Rr+Rj，Rl为二次电缆电阻（根据电缆实际长度计算），Rr为保护装置内阻（厂家提供），Rj为二次回路接触电阻（取0.05欧）。
1-1式满足则CT误差合格。
