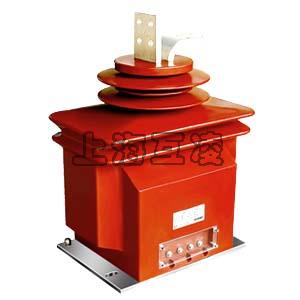

LZZB7-35G电流互感器

  • LZZB7-35G电流互感器

    • 名称:LZZB7-35G电流互感器
    • 型号:LZZB7-35G
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LZZB7-35G电流互感器

LZZB7-35G电流互感器概述

LZZB7-35G电流互感器为环氧树脂浇注全封闭产品,适用于额定频率50Hz或60Hz、额定电压35kV及以下户内装置的电力系统中,作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

LZZB7-35G电流互感器结构简介

LZZB7-35G电流互感器为全封闭支柱式结构,耐污染及潮湿。本产品有两种不同的结构尺寸。LZZB7-35是LCZ-35替代产品。

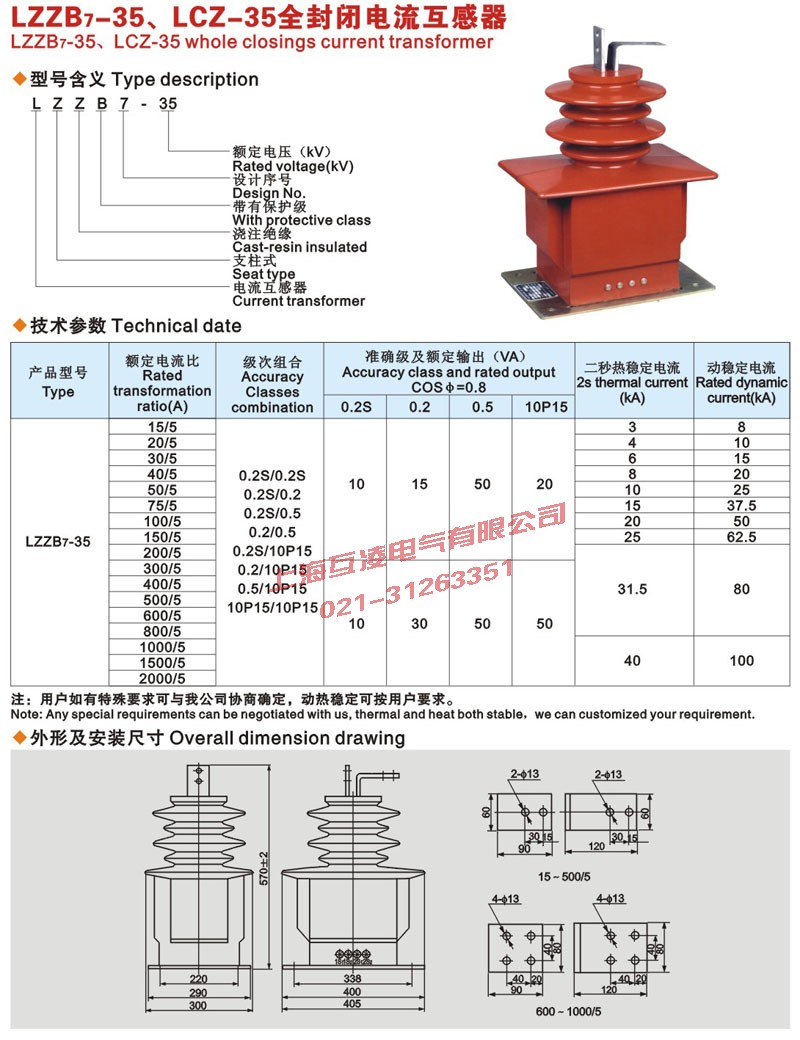

LZZB7-35G型电流互感器技术参数

1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平:40.5/95/185kV
3、局部放电水平符合GB1208《电流互感器》标准。
4、若用户有要求,测量级可为0.2S、0.5S级。

额定一次电流(A) 额定二次电流(A) 准确级组合 额定输出(VA) 额定短时热电流(Ith)(kA) 额定动稳定电流(Idyn) (kA)
20 5,1 0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/0.5/10P10/10P10
0.5/10P10/10P10/10P10
0.2/10P10/10P10/10P10
30/50
50/50
30/25
50/25
20/50/50
20/50/25
20/50/50/50
30/20/50/50
20/20/50/50
6 15
30
40 12 30
50
75 16 40
100 25 62.5
150 32 80
200
300
400
500
600
750 0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P20
0.2/0.5/10P10
0.2/0.5/10P10/10P10
0.5/10P10/10P10/10P10
0.2/10P10/10P10/10P10
30/50
50/50
30/30
50/30
30/50/30
30/50/50
20/50/50/50
30/20/50/50
20/20/50/50
63 130
800
1000
1200
1500
2000

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。


产品名称:LZZB7-35G电流互感器

型号:LZZB7-35G

声明:本页LZZB7-35G电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
