LCZ-35Q电流互感器

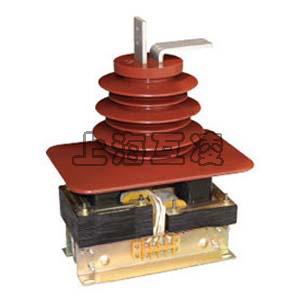

LCZ-35Q户外电流互感器概述

LCZ-35Q电流互感器为半封闭绝缘浇注产品，适用于额定频率50Hz或60Hz、额定电压为35kV及以下的电力系统中，作为电能计量、电流测量和继电保护用。本产品符合IEC44-1及GB1208《电流互感器》。

LCZ-35Q电流互感器结构

本型电流互流器为半封闭支柱式结构，一次绕组浇于环氧树脂内，外装二次绕组及铁心。LCZ-35Q型电流互感器加强了外绝缘，为工况型产品。LCZ-35G适用于宽度为1.2米的开关柜。

LCZ-35Q电流互感器变比参数

1、额定二次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平：40.5/95/185 Kv
4、产品局部放电水平符合GB1208《电流互感器》标准要求。
5、污秽等级：全工况产品符合Ⅱ级污秽要求。
6、可按用户定制非标产品。

使用原则

1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联
2）按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故
3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。 另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。因此，电流互感器二次侧都备有短路开关，防止二次侧开路。在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。一切处理好后方可再用。
4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。
5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中
6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧
7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。

产品名称：LCZ-35Q电流互感器

型号：LCZ-35Q
