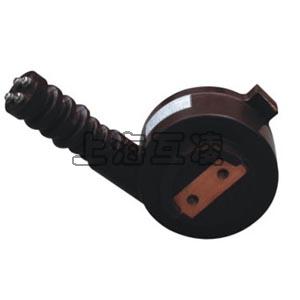

LRZ-10电流互感器

LRZ-10电流互感器适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用.本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点. 具有抗短路能力强、精度高等优点.

 结构简介

电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成.浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓.

适用条件

1、设备种类：户内

2、安装地点的海拔不超过1000m；

3、环境温度：-5—+40℃；

4、污秽等级：Ⅲ级5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质.

技术数据

1、产品符合IEC和GB1208-97《电流互感器》；

2、额定绝缘水平：40.5/95/200kV；

3、额定频率：50、60Hz；

4、额定二次电流：1A、5A；

5、负荷功率因数：COSφ=0.8（滞后）；

6、产品允许在120%的额定电流下长期运行

产品名称：LRZ-10电流互感器

型号：LRZ-10
