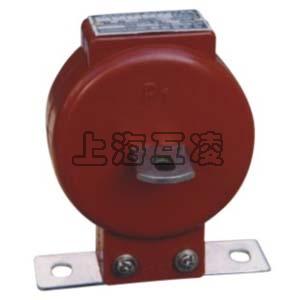

LFZ-0.5型系列电流互感器为聚脂树脂浇注母线式户内型产品，适用于额定频率50Hz或60Hz、额定电压0.66kV及以下的电力系统中作电流、电能测量和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越，产品符合 GB1208-1997《电流互感器》标准。
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。

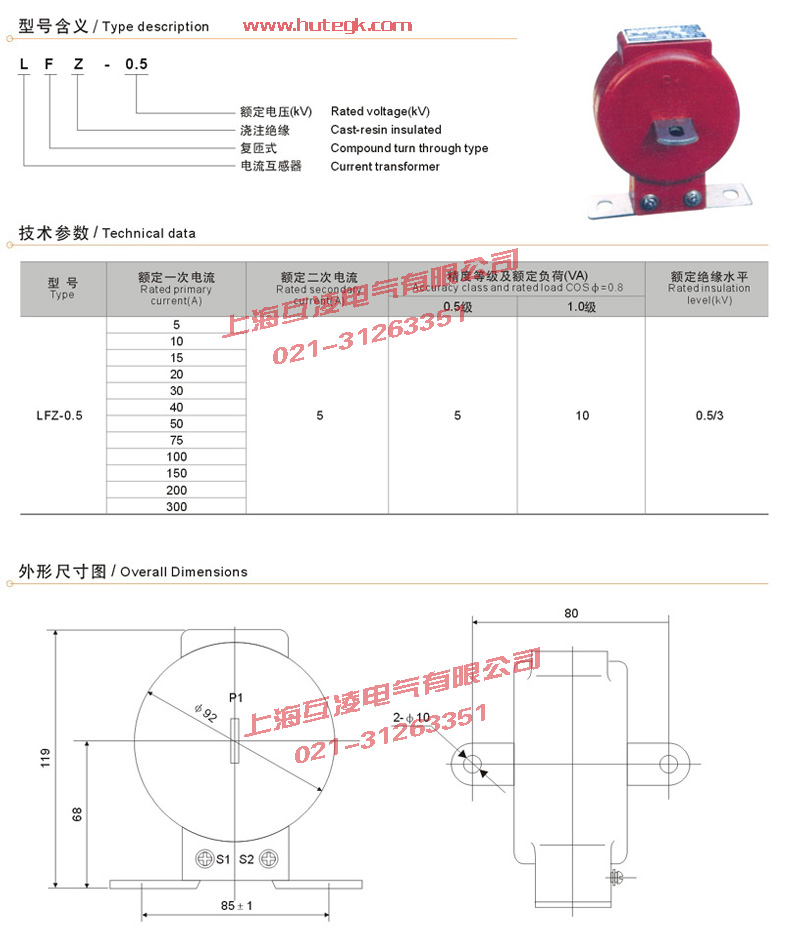

| 型号 | 额定一次电流 | 额定二次电流 | 准确级及额定输出(VA) | 额定绝缘水平 | |
| 0.5 | 1 | ||||
| LFZ-0.5 | 5 | 5 | 5 | 10 | 0.5/3 |
| 10 | |||||
| 15 | |||||
| 20 | |||||
| 30 | |||||
| 40 | |||||
| 50 | |||||
| 75 | |||||
| 100 | |||||
| 150 | |||||
| 200 | |||||
| 300 | |||||
电流互感器额定电压不小于装设点线路额定电压。
应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
产品名称：LFZ-0.5电流互感器
型号：LFZ-0.5
声明：本页LFZ-0.5电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
