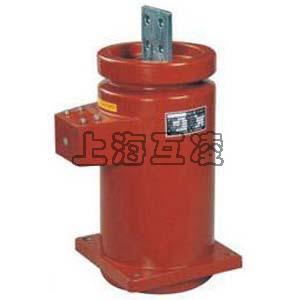

LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器

  • LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器

    • 名称:LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器
    • 型号:LDJ2-10Q-210-L,LDJ2-10-210-L
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器

LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器概述

LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中,作电能计量、电流测量和继电保护用。是专门为KYN-10型手车开关柜而设计。

LDJ2-10Q/210-L,LDJ2-10/210-L结构简介

本系列电流互感器为贯穿式环氧树脂浇注全封闭结构,其一次绕组的一个端子带有静触头被设置在环氧树脂的绝缘空腔内。

LDJ2-10Q/210-L,LDJ2-10/210-L型电流互感器技术参数

1、LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器额定绝缘水平:12/42/75
2、负荷的功率因数:cosφ=0.8(滞后)
3、额定一次电流为:5A或1A
4、表面爬电距离:大于530MM
5、产品标准:GB1208-2006《电流互感器》
6、仪器保安系数<10

额定电 流比(A) 级次组合 额定输出(VA) 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.5s 0.2s 0.5s 10P10
5/5 0.2s/10P 0.2/10P 0.5/10P 10 10 10 10 15 0.5 1.25
10/5 1.0 2.5
15/5 1.5 3.75
20/5 2.0 5
30/5 3.0 7.5
40/5 4.0 10
50/5 7.5 18
75/5 11 28
100/5 15 37.5
150/5 22.5 56
200/5 30 75
300~400/5 63 100
500~800/5 15 15 20
1000~1250/5 20 20 25 80 130

LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器安装条件

1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
2、海拔高度不超过1000M(超过请著明)
3、接地方式:中性点非有效接地系统
4、大气条件:无严重污染

动、热稳定

需校验电流互感器的动稳定度和热稳定度,厂家的产品技术参数中都给出了动稳定倍数Kes和热稳定倍数Kt,因此按下列公式分别校验动稳定和热定度即可。
1)动稳定度校验Kes×I1N≥iSh
2)热稳定度校验(KtI1n)2t≥I⑶∞tima
式中,t为热稳定电流时间。

额定容量

电流互感器二次额定容量要大于实际二次负载,实际二次负载应为25~100%二次额定容量。容量决定二次侧负载阻抗,负载阻抗又影响测量或控制精度。负载阻抗主要受测量仪表和继电器线圈电阻、电抗及接线接触电阻、二次连接导线电阻的影响


产品名称:LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器

型号:LDJ2-10Q-210-L,LDJ2-10-210-L

声明:本页LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
