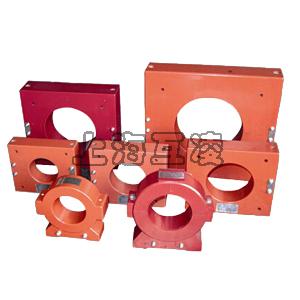

LJK-120零序电流互感器

零序电流互感器用于电力系统产生零序接地电流时与机电保护装置配合使用，实现保护与监控。采用ABS工程塑料外壳，树脂浇铸，绝缘性好、灵敏度高、线性好、运行可靠、安装方便等特点。

原理：
LJK-120零序电流互感器保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的

使用：
可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。

一、概述
用于电力系统。产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监控。
是电缆型，采用ABS工程塑料外壳，树脂浇注成全密封形式，绝缘性能好，外形美观。具有灵敏度高，线性度好，运行可靠，安装方便等特点。性能优于一般的零序电流互感器。

应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、高阻接地、小电阻接地、消弧线圈接地）选用相适应的LJK-120零序电流互感器。
二、使用条件
2.1 环境温度：-15℃～+60℃，日平均不超过 +40℃；
2.2 海拔高度：2000米以下(高原使用，订货时要明确提出)；
2.3 相对湿度：95%；
2.4 周围介质无导电尘埃与导电金属颗粒或使绝缘损坏的腐蚀性气体、霉菌等。
三、类别及主要数据
3.1 电压等级：0.4kV～66kV；
3.2 电网频率：0～500Hz(3次谐波150Hz；5次谐波250Hz)；
3.3 产品同名端：一次由互感器正面L1侧穿入，二次为K1；
3.4 产品型号及数据、外形尺寸见图表。
四、安装
4.1 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿入互感器。
4.2 开口式互感器安装可随时进行，具体安装方法如下：
4.2.1拆下互感器K1、K2的联接压片；
4.2.2 将互感器顶部两条螺栓松开拆下，互感器便分成两部分；
4.2.3 将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，互感器两部分对好
后拧上螺栓，互感器两部分要对齐以免影响性能；
4.2.4 将联接片固定在K1、K2上；
4.2.5 开口式互感器上下两部分不可与其它互感器互换。
五、定制
由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的进口保护装置，所需要的零序电流互感器的种类也就很多，我公司可根据用户的需要，设计﹑生产各种规格和各种孔径的零序电流互感器。

产品名称：LJK-120零序电流互感器

型号：ljk-120
