名称：AS12/150B/2S电流互感器
型号：AS12-150B-2S
销售热线：021-31263351
QQ在线客服：919107474
公司承诺：上海互特电气有限公司成立以来始终以用户需求为目标，以科技为先导，所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。

了解更多请到www.hutegk.com查看

AS12/150B/2S电流互感器

AS12/150B/2S电流互感器结构

AS12/150B/2S电流互感器为支柱式结构，采用环氧树脂浇注而成，耐污秽，耐潮湿性能好，也适宜于湿热地区。本互感器的二次线圈由一个测量级和一个（或两个）保护级，两（或三个）绕组所组成。铁芯采用进口优质冷轧硅钢片绕制成形，并经严格热处理。二次出线端子处安装有接线护罩宜于户内任何方向、位置安装。护罩正面及两个侧面各有一个孔供二次接线用，安装可靠。因此在三个方向上均可引出二次接线。并且防护罩具有防窃电功能。

简介

AS12/150B/2S电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内交流额定电压为10KV及以下，额定频率为50-60HZ的户内电力线路及其设备中作电流、电能测量和继电保护使用。为扩大适用范围，本型互感器设计三种不同的技术参数以供选择。另外，根据用户的需要，本型互感器还可设计为多变比及策略与保护级变化不同等特殊规格

AS12/150B/2S电流互感器特点

技术数据

产品型号	额定电流比(A)	级次组合	额定输出(VA)	保护级		一秒热稳定电流(KA)	动稳定电流(KA)
产品型号	额定电流比(A)	级次组合	0.2S 0.2 0.5	额定输出(VA)	准确级及准确限值系数	一秒热稳定电流(KA)	动稳定电流(KA)
AS12/150b/2S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S	5/5	0.2S/10P 0.2/10P 0.5/10P	10	15	10P15	0.8	1.9
	10/5					1.5	3.8
	15/5					2.3	5.8
	20/5					3	7.5
	30/5					4.5	11.2
	40/5					6	15
	50/5					7.5	18.8
	75/5					11.5	29
	100/5					15	37.5
	150-200/5					22.5	56.5
	300-600/5					45	112.5
	800-1250/5					63	157.5

1、额定绝缘水平：12/42/75kV；
2、负荷功率因数：COS&=0.8(滞后)；
3、额定二次电流：5A或1A；
4、表面爬电距离：260mm，满足II级污秽等级要求；
5、产品标准：GB1208-1997《电流互感器》；
6、仪表保安系数：FS≤10；

校验方法

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。

原理

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

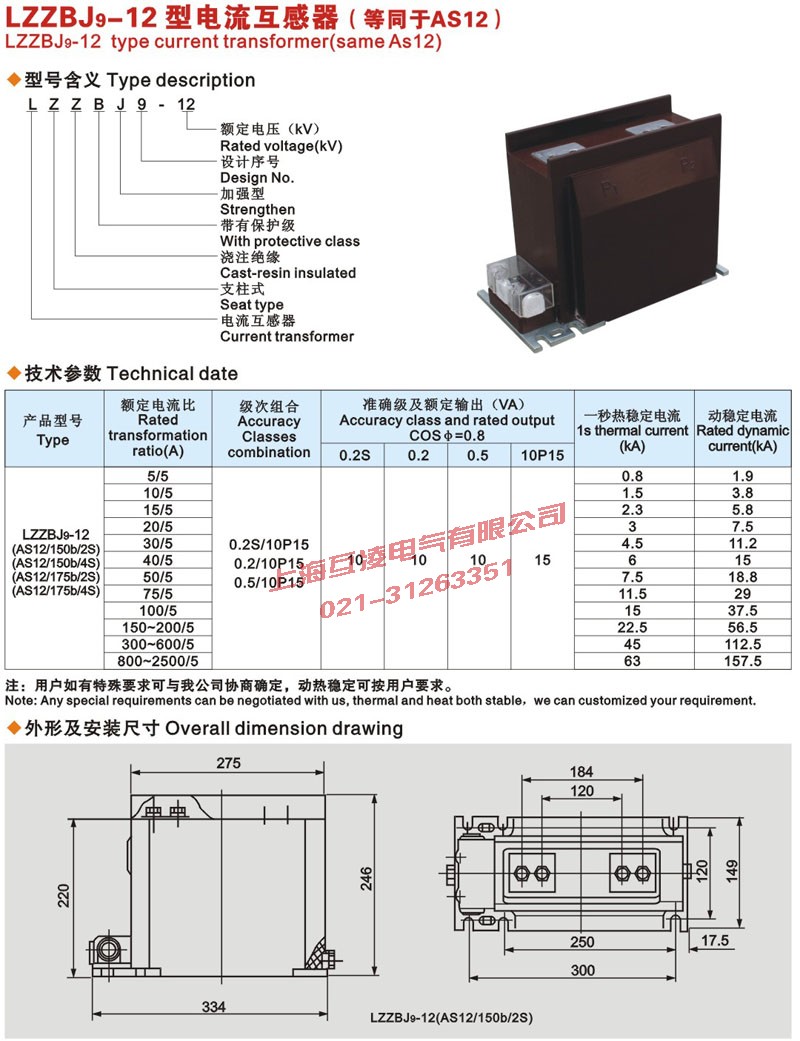

AS12电流互感器外形尺寸图

产品名称：AS12/150B/2S电流互感器

型号：AS12-150B-2S

声明：本页AS12/150B/2S电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
地址：http://www.hutegk.com/AS12-150B-2S-59.html
