LA-10Q电流互感器

LA-10Q电流互感器 / 2015-08-26

[大] [中] [小]

名称：LA-10Q电流互感器
型号：LA-10Q
销售热线：021-31263351
QQ在线客服：919107474
公司承诺：上海互特电气有限公司成立以来始终以用户需求为目标，以科技为先导，所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。

了解更多请到www.hutegk.com查看

LA-10Q电流互感器

LA-10Q电流互感器结构简介

本系列电流互感器分单匝式、复匝式、母线式三种。

LA-10Q电流互感器概述

LA-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

LA-10Q型电流互感器额参数

1、LA-10Q电流互感器额定绝缘水平：12/42/75kV
2、额定二次电流:5A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级：全工况产品符合Ⅱ级污秽要求。

型号	额定一次电流(A)	准确级组合	额定输出(VA)				额定短时热电流(Ith)(kA)	额定动稳定电流(Idyn)(kA)
			0.2	0.5	10P10	10P15
LA-10 LA-10Q	5-200	0.5/10P10	10	10	15	15	90I1n	160I1n
	300						22.5	40.5
	400						30	55
	500
	600
	800						40	72
	1000						50	90

原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

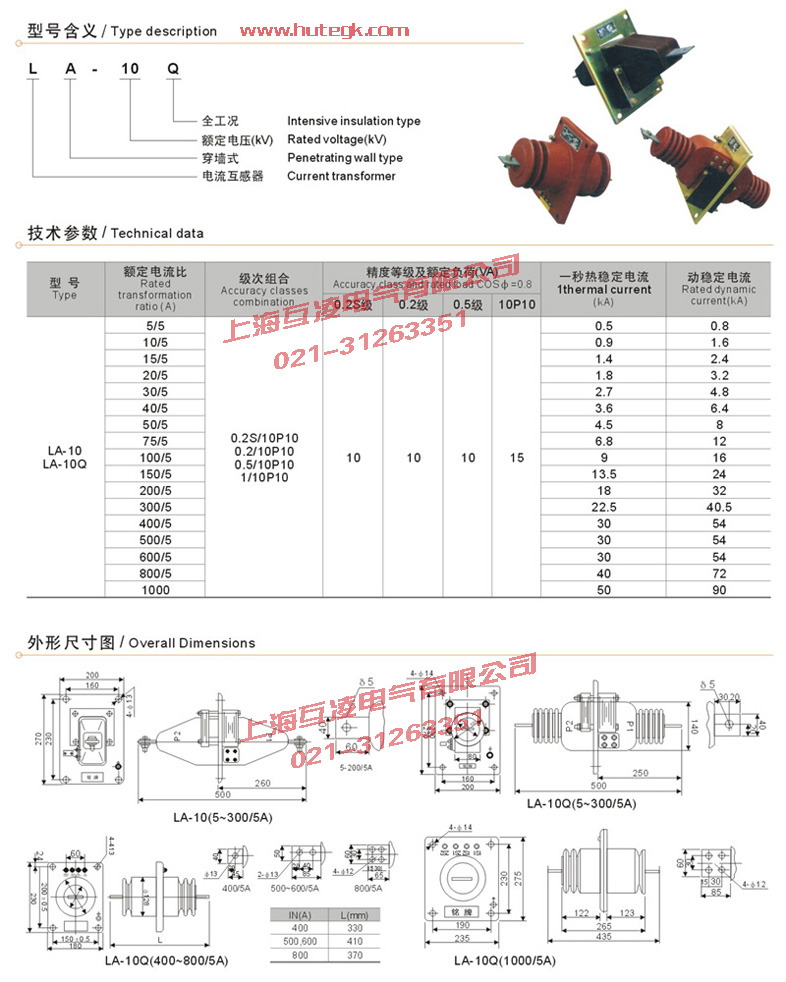

安装尺寸图

产品名称：LA-10Q电流互感器

型号：LA-10Q

声明：本页LA-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
