LZJ8-10Q电流互感器

LZJ8-10Q电流互感器 / 2015-08-26
[] [] []
了解更多请到www.hutegk.com查看
电流互感器,电压互感器,零序互感器

LZJ8-10Q电流互感器

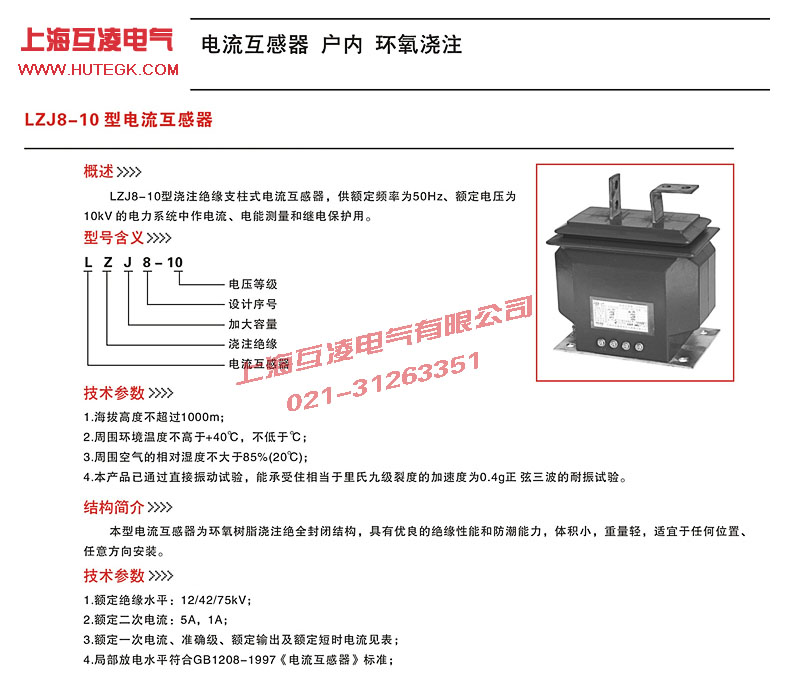

LZJ8-10Q型电流互感器结构简介

本型电流互感器为环氧树脂浇注全封闭支柱式结构,体积小、重量轻,适宜于安装任何位置,任意方向。

LZJ8-10Q电流互感器简介

LZJ8-10Q电流互感器为环氧树脂浇注绝缘全封闭支柱式产品,适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

LZJ8-10Q电流互感器技术表

型号 额定一次电流 额定二次电流 准确级组合 额定二次负荷 重量(kg) 10P级准确限值系数 额定短时一秒热
电流(KA)有效值
额定动稳定
电流(KA锋值)
0.5级
0.2S
0.2级
5P级
10P级
LZX8-10Q 5-400 5 0.5/10P
0.2S/10P
0.2/10P
10 15   10 90 I 1n 160 I 1n
300 60 I 1n 150 I 1n
800 50 I 1n 120 I 1n
1000 45 I 1n 90 I 1n

1 额定绝缘水平:12/42/75 kV;
2 额定二次电流:5A,1A;
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表:
4 污秽等级:Ⅱ级;

注:若用户有要求,测量级可为0.2S、0.5S级;
用户若有特殊要求,可与我厂协商确定。

常见故障

电流互感器的常见故障往往与制造缺陷有关,具体如下:
1)电流互感器的绝缘很厚,有的绝缘包绕松散,绝缘层间有皱折,加之真空处理不良,浸渍不完全而造成含气空腔,从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求,甚至少放电容屏,电容极板不光滑平整,甚至错位或断裂,使其均压特性破坏。因此,当局部固体绝缘沿面的电场强度达到一定数值时,就会造成局部放电。 上述局部放电的直接后果是使绝缘油裂解,在绝缘层间生成大量的x腊,介损增大。这种放电是有累积效应的,任其发展下去,油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高,可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电,例如一次绕组支持螺母松动,造成一次绕组屏蔽铝箔电位悬浮,末屏引线接触或焊接不良甚至断线,均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动,末屏接地螺母松动,抽头紧固螺母松动等,均可能使接触电阻增大,从而导致局部过热故障。此外,现场维护管理不当也应引起重视。例如,互感器进水受潮,虽然可能与制造厂的密封结构和密封材料有关,但是,也有维护管理的问题。一般来说,现场真空脱气不充分或者检修时不进行真空干燥,致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些,都将给设备留下安全隐患。

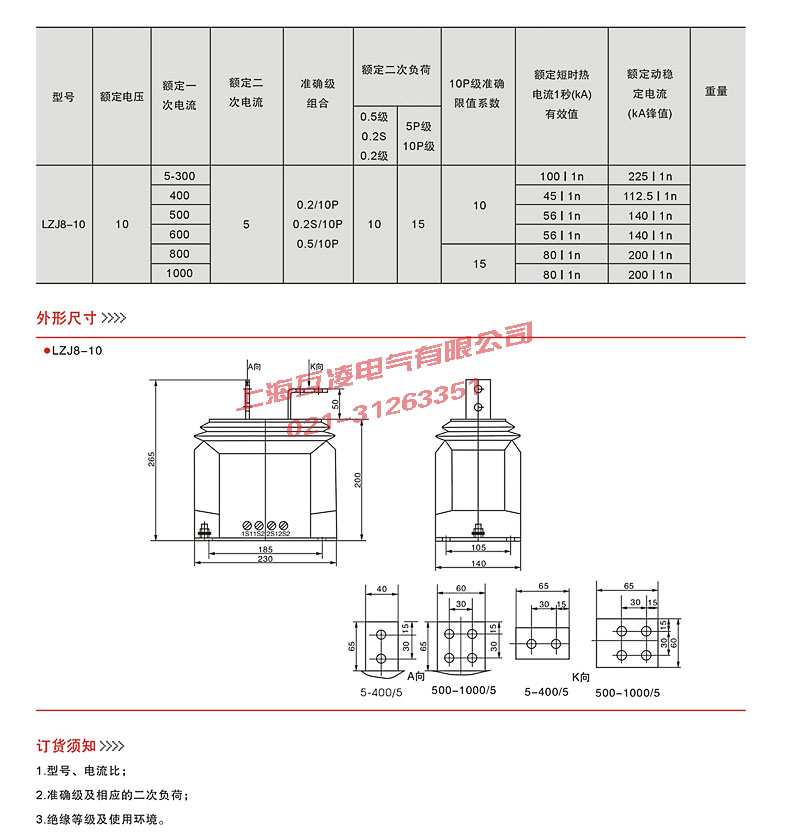

外形尺寸图
