LQJ-10Q电流互感器

上海互凌 / 2015-08-24
[] [] []
电流互感器
电流互感器,电压互感器,零序互感器

LQJ-10Q电流互感器

LQJ-10Q型电流互感器为全工况环氧树脂浇注绝缘、穿墙式电流互感器,均适用于手车式开关柜或其他型式开关柜中,供额外电压为10kV及以下,适用于交流50Hz,额定电压10KV及以下交流线路中,作电流,电能测量及继电保护用。

LQJ-10Q型电流互感器参数作用

型号

额定电流比

准确级组合

准确级及额定输出

短时热电流

额定动稳定电流

0.2S 0.2 0.5 10P10
LQJ-10Q

LQJC-10Q

5/5A
0.2s/10P10
0.2/10P10
0.5/10P10



10 10 15 15 0.5 1.1
10/5A 0.9 2.2
15/5A 1.4 3.4
20/5A 1.8 4.5
30/5A 2.7 6.8
40/5A 3.6 9
50/5A 4.5 11.3
75/5A 6.8 16.9
100/5A 9 22.5
150/5A 11.3 24
200/5A 15 32
300/5A 22.5 48
400/5A 30 64
500/5A 30 75
600/5A 30 75
800/5A 40 80

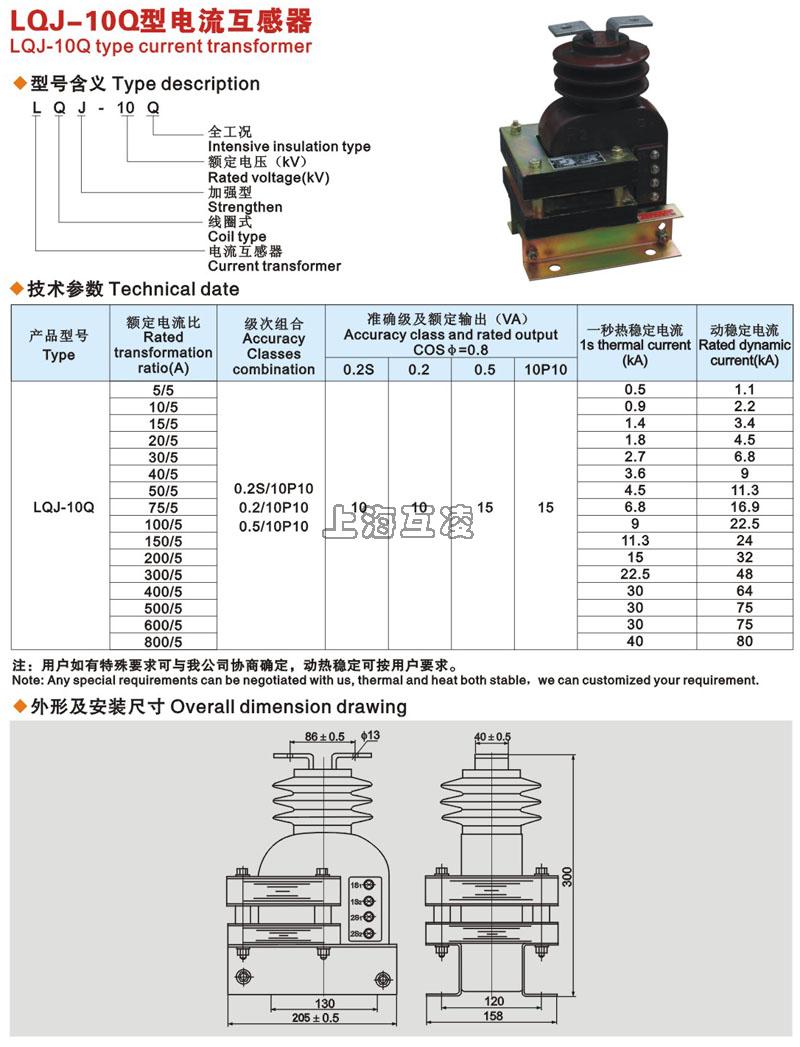

LQJ-10Q电流互感器接线图


产品名称:LQJ-10Q电流互感器

型号:LQJ-10Q

声明:本页LQJ-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
