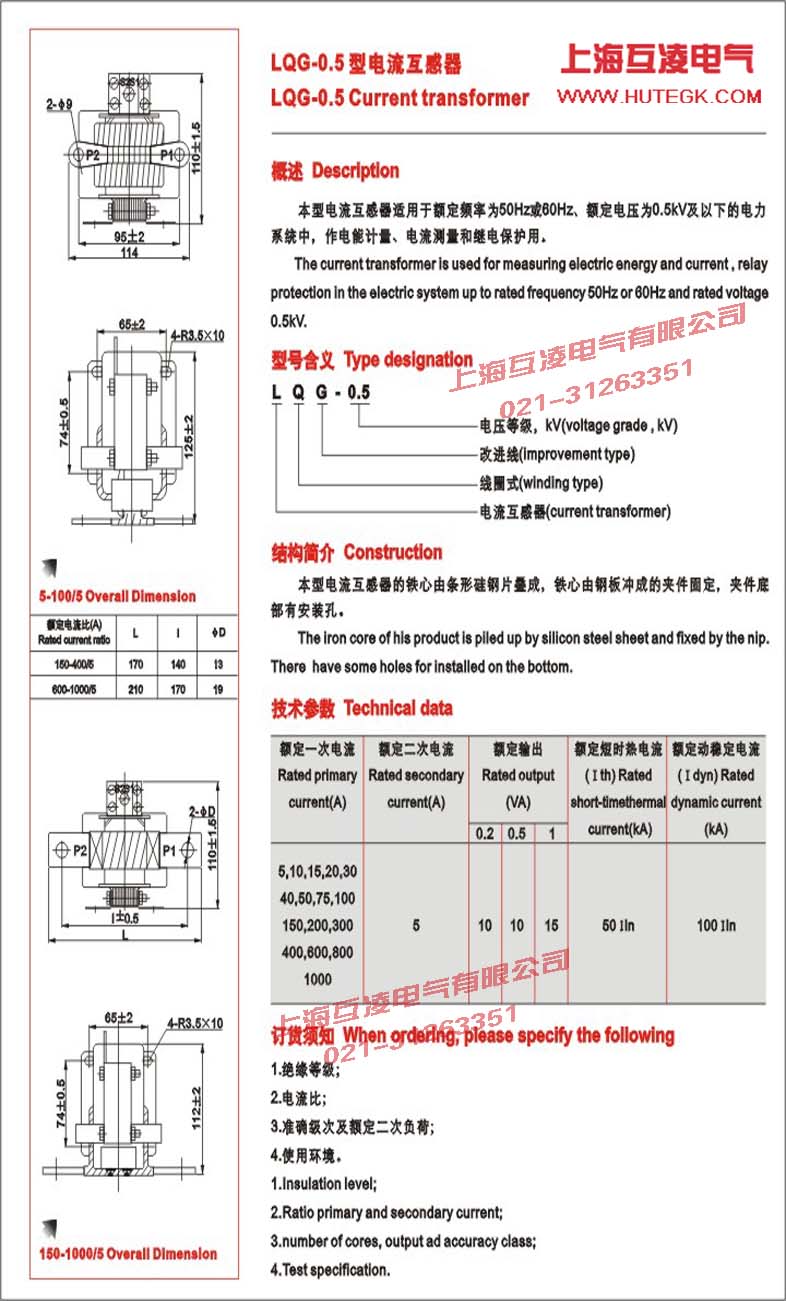

LQG-0.5电流互感器

LQG-0.5电流互感器概述

LQG系列互感器为户内装置线圈式电流互感器,用于额定频率为50Hz,电压为500V及以下的交流线路中,作为测量电流,电能及继电保护之用。产品符合GB1208-2006《电流互感器》标准。

LQG-0.5电流互感器技术参数

额定频率(Hz) 50Hz;
额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
额定二次电流: 5 A;
准确级: 0.5级,0.2级 0.5S 级 ;
额定二次负荷(VA):10VA;
1秒热电流(有效值)(kA)50In;
动稳定电流(峰值)(kA)100In;
绝缘水平:3kV,历时1min,无击穿及闪络现象.

型号 额定电压(KV) 额定电流比(A) 准确级次及额定容量(VA)
0.2S级 0.2级 0.5级 1级
LQG-0.5 0.5 5/5~100/5 5 10 10 15
150/5~400/5
600/5
750-5~1000/5
LQG3-0.5 0.5 5/5~100/5     30
150/5~400/5
600/5
750-5~1000/5
LQR-0.5 0.5 5/0.5~100/0.5     10
5/0.1~100/0.1 2
150/0.5~400/0.5 10
150/0.1~400/0.1 2
600/0.5 10
600/0.1 2
750/0.5~800/0.5 10
750/0.1~800/0.1 2


产品名称:LQG-0.5电流互感器

型号:LQG-0.5

声明:本页LQG-0.5电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
