RCT电流互感器

RCT电流互感器 / 2015-05-11
[] [] []
电流互感器,电压互感器,零序互感器

 RCT电流互感器

R代表环形Rounded CT代表电流互感器Curred Transformer

产品分类

RCT电流互感器,RCT-25电流互感器,RCT-35电流互感器,RCT-58电流互感器,RCT-90电流互感器,RCT-110电流互感器,RCT-130电流互感器

概述

RCT电流互感器为母线式、塑料壳绝缘、户内型产品,适用于额定频率50HZ、额定电压0.66KV及以下线路中,作电流、电能和功率测量及继电保护作用。

内孔与电流比对照表



型号

额定电流比

最高工作电压(V)

RCT-25

15/5-100/5

660

RCT-35

30/5-300/5

660

RCT-45

150/5-600/5

660

RCT-60

400/5-800/5

660

RCT-90

1000/5-1500/5

660

RCT-100

1500/5-5000/5

660



技术参数

一次电流: 30A-3000A

二次电流: 5A, 1A

标准: IEC44-1

最大电压: 0.66KV

频率: 50-60Hz

额定负载: 15VA

精度: 1.0

短时热电流: Ith=60×Ih

额定安全系数: FS<5

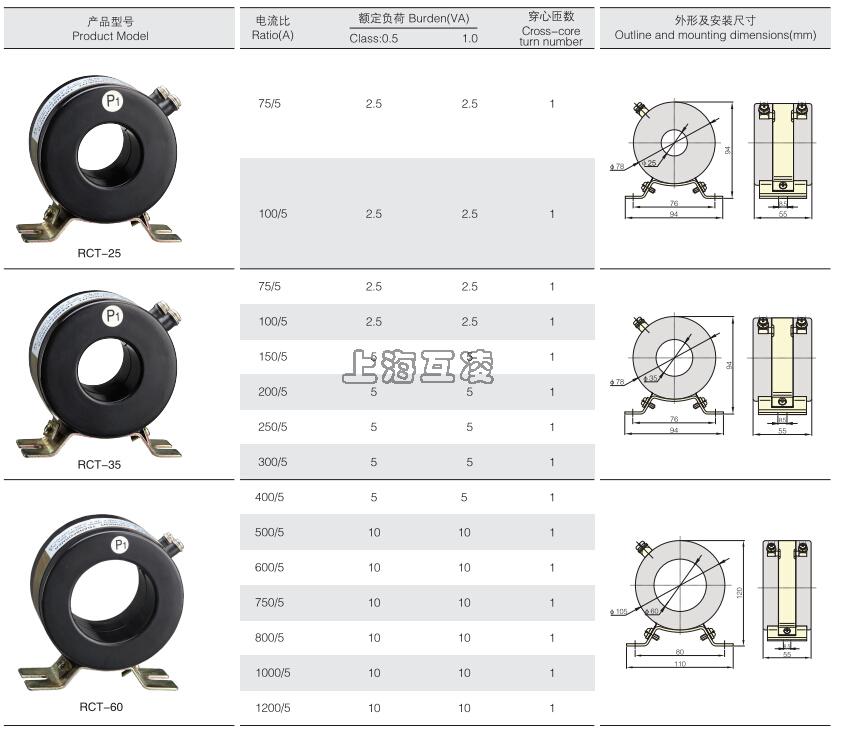

RCT-0.66电流互感器型号原理图,原理接线方式,参数,安装尺寸,接线原理图

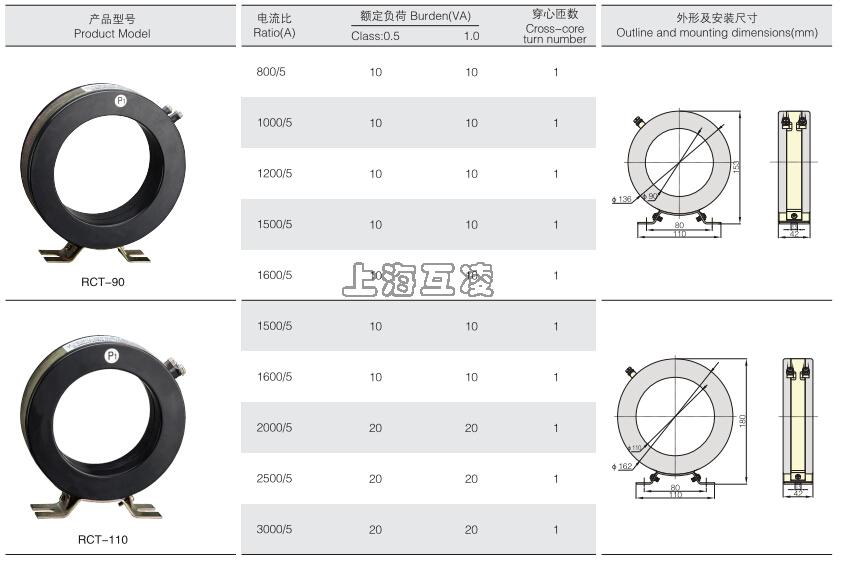

RCT-25电流互感器,RCT-35电流互感器,RCT-58电流互感器外形尺寸图,RCT-90电流互感器,RCT-110电流互感器安装图


产品名称:RCT电流互感器

型号:RCT-0.66

声明:本页RCT电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
