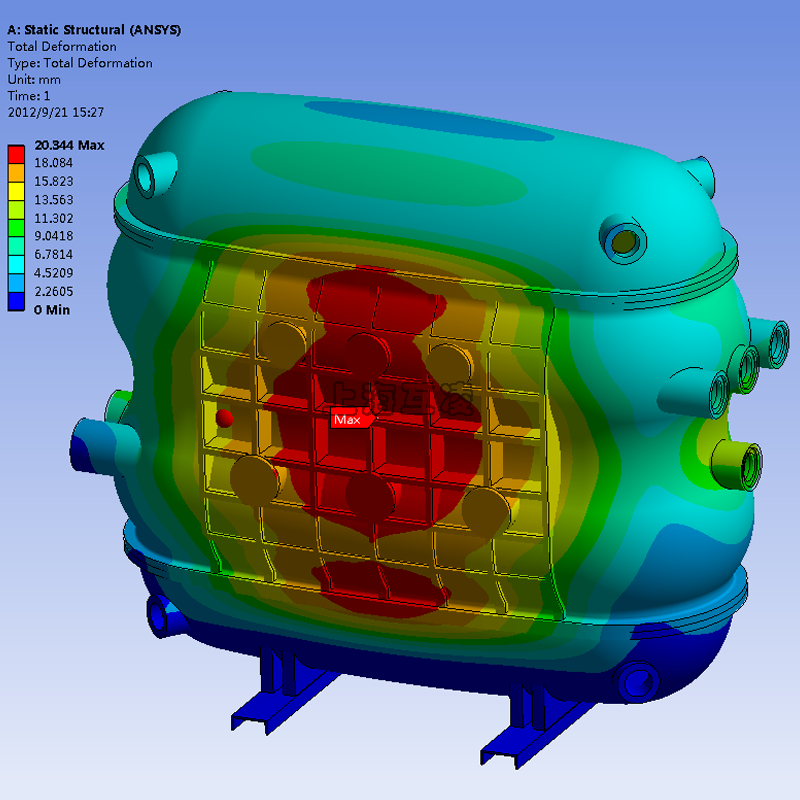

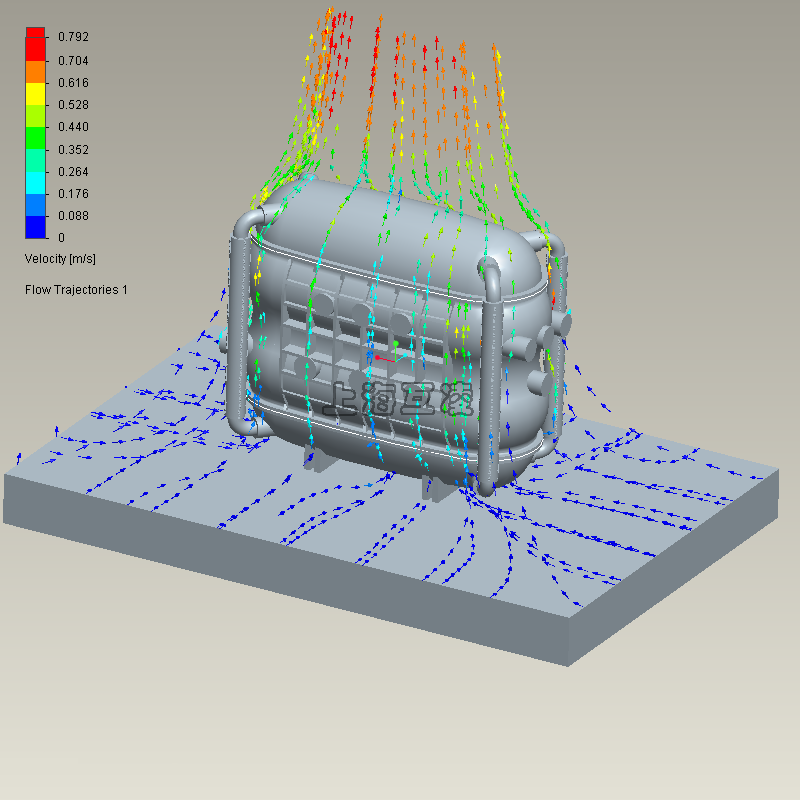

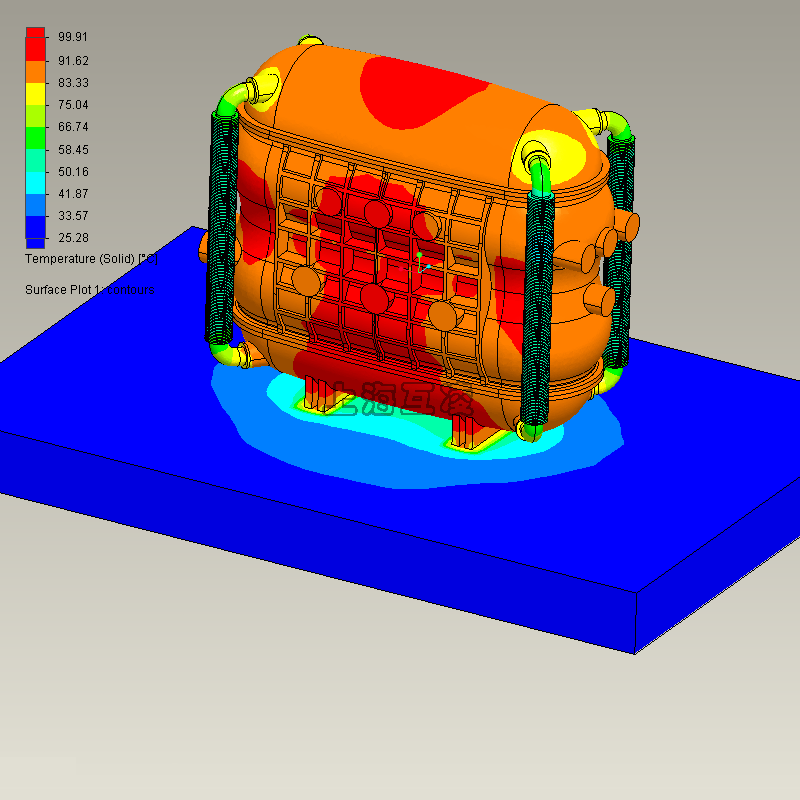

互感器对产品进行热分析和受力分析
为什么要对互感器受热分析:
10kV电流互感器二次侧端子连接片接触不良、未接负载的二次侧端子短接片未压紧、可拆卸的电流端子接头连接不紧密、端子质量存在问题等方面都会造成电流互感器二次侧端子过热烧伤。电流互感器二次侧端子过热到一定程度时,极易造成二次侧断线开路。电流互感器二次侧开路,一次电流将全部用于激磁,使铁心严重饱和。交变的磁通在二次线圈上将感应出高电势,其峰值可达几千伏到上万伏,将严重威胁人身和设备的安全。电流互感器二次侧开路,线圈会过热因绝缘损坏而烧毁,保护可能因无电流而不能反应故障。测量用电流互感器二次回路断线时,表计指示异常。保护用电流互感器二次回路断线时,差动保护和零序电流保护则可能因开路时产生不平衡电流而误动作。 汇报调度,退出电流互感器所带的保护。尽量减少电流互感器的一次负荷,以减少其的二次电流。烧伤不严重的或工作面允许时,,穿绝缘靴,站在绝缘垫上,带上绝缘手套,设专人监护,用良好的短接线,尽快设法短路。对可以压接的端子,将其压紧,再用测温仪测量端子过热处的温度是否下降,寻机停电打磨处理或更换端子。如果端子烧伤严重需要更换的,应停电处理。加强安装、检修人员的技术培训力度,使他们尽快熟悉并掌握新型端子排的拆装工艺。从源头抓起,严把采购质量关,在注重安装、检修质量的同时,重视验收环节。
