低压电流互感器计算方式

上海互凌电气有限公司 / 2016-06-30
[] [] []

低压电流互感器计算方式是:(当月抄见电量—上月底数)乘以电流互感器变比。

例如:

本月100KWH—上月50KWH=50*50/5,当月实际用电500KWH. 10KV

计量是:

例如:本月100KWH—上月50KWH=50*50/5*100,当月实际用电50000KWH。

电流互感器的二次侧电流始终是5A;

10KV电压互感器电压一般是100V.

一般电流互感器变比为:?/5 ?

就是你要选择的数字,5是固定的,意思是把实际电流变为5A的电流。

比如你实际电流为100A那么你就可以选择150/5的互感器,如果你的实际电流是150A 那么你就可以选择200/5的互感器,总之?不能小于你的实际测量电流(也就是你要给那里装互感器,就要知道那里的电流是多少),?一定不要小于你测试电流,但也不能比实际电流大的太多,一半控制在实际电流的1.5陪就行。 还有个简单的办法,看你要装的互感器的上端或者下端有么有空气开关,如果有,看空气开关是多少A的,例如:空气开关为100A,那你就选择100/5的互感器。 100A/5A是一种规格,150/5是一种规格,不同规格的互感器,它的变比不一样。100/5,它的比率20倍,150/5的比率是30倍。用100/5的互感器,不能用于一次电流大于100A的电路中,否则互感器会因为过流而烧毁;当一次电流等于100时,二次电流是5A,一次电流为80A时,二次电流为4A。以此例推。

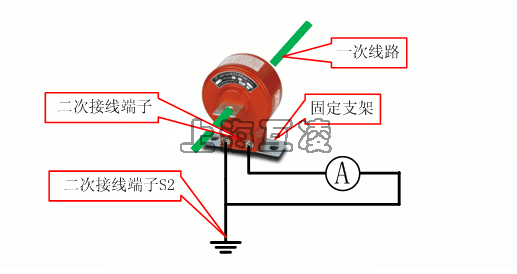

电流互感器线圈

低压电流互感器

低压互感器的品种较为繁多

较为常见的为LMZ(含LMZJ)系列,LMK(含BH)系列,SDH系列,LQZ系列,AKH系列等,

常用于0.5kv,0.66kv等电压等级,

精度为0.5级,0.5s级,0.2级,0.2s级等,一次输入为20~6000A二次输出为1A或5A,

适用于测量或保护。

低压互感器(电流型)

低压互感器(电流型)

LMZ1-0.5 电流互感器供额定频率为50Hz、额定电压为0.5kV及以下的交流线路中作电流、电能测量或继电保护用。本型互感器为浇注绝缘式,穿心母线型电流互感器,下部有底座,供固定安装之用。

LMK-0.66电流互感器产品适用于额定频率50Hz,额定电压0.66kV及以下电力系统中作电能计量、电流测量和继电保护用。本型互感器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线排通过用。

LMZ1-0.66电流互感器供额定频率为50Hz、额定电压为0.66kV及以下的交流线路中作电流、电能测量或继电保护用。本型互感器为浇注绝缘式,穿心母排型电流互感器,上端有安装螺丝供固定用。

SDH-0.66电流互感器  BH-0.66电流互感器产品适用于额定频率50Hz,额定电压0.66kV及以下电力系统中作电能计量、电流测量和继电保护用。本型互感器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线排通过用。

LQZ(LQG)-0.66电流互感器用于户内,供额定电压660V,额定频率50Hz的交流电路中作电流、电能测量和继电保护用。

LQG(LQZ)-0.66电流互感器是为小电流(5~150A)免去用户穿心多匝的麻烦而新开发的产品,具有用铜排布线能直接连接、安装方便、容量大等特点.

AKH-0.66电流互感器 外壳采用阻燃、耐温120℃的进口聚碳酸酯注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大。产品符合国标GB1208-2006(等效IEC60044-1:2003) ,并通过CE认证。 低压电压互感器 低压电压互感器品种较少,较常见的为JDG系列型号,主要起到变压器的作用为用电设备供电。
