供应JDG4-0.5电压互感器

JDG4-0.5电压互感器 / 2015-09-21
[] [] []

JDG4-0.5电压互感器

更多详细内容点击查询 JDG4-0.5电流互感器

    JDG4-0.5 220/100v

  • JDG-0.5 220/100v
  • 符合标准:GB 1207、IEC60044-2:2003。
    基本参数如下: JDG4-0.5 220/100vv
    产品名称:电压互感器 JDG-0.5 220/100v
    额定电压:220V
    核心特点:继电保护
    铁心采用优质冷轧硅钢片制成C型,一、二次绕组套在两个C型铁心的中柱上,出线头均在接线座上引出,严禁超负荷运行。 电压互感器和变压器很像,都是用来变换线路上的电压。
    替代型号:JDG4-0.5电压互感器220/100v

JDG4-0.5 380/100v

  • JDG-0.5 380/100v
    • 符合标准:GB 1207、IEC60044-2:2003。
      基本参数如下: JDG4-0.5 380/100vv
      产品名称:电压互感器JDG4-0.5 380/100v
      额定电压: 380V
      核心特点:继电保护
      适用于额定频率为50Hz或60Hz、额定电压为0.5kV及以下的电力系统中,作电能、电太坏的测量和继电保护用。
      替代型号:JDG-0.5电压互感器220/100v

JDG4-0.5 400/100v

  • JDG-0.5 400/100v
  • 符合标准:GB 1207、IEC60044-2:2003。
    基本参数如下: JDG4-0.5 400/100v
    产品名称:电压互感器 JDG4-0.5 400/100v
    额定电压:400
    核心特点:继电保护
    技术参数及说明,外形结构图,工作环境,厂家,价格,
    替代型号:JDG-0.5电压互感器400/100v

JDG4-0.5 500/100v

  •
  • JDG-0.5 500/100v
  • 符合标准:GB 1207、IEC60044-2:2003。
    基本参数如下: JDG4-0.5 500/100v
    产品名称:电压互感器 JDG4-0.5 500/100vv
    额定电压:690V
    核心特点:继电保护
    用热固性酚醛塑料作为绝缘骨架的干式电压互感器,适用户内0.5kV及以下、额定频率为50Hz的交流电路中作电压、电能测量或继电保护用。 ...
    替代型号:JDG-0.5电压互感器500/100v

JDG4-0.5 690/100v

  • JDG-0.5 690/100v
  • 符合标准:GB 1207、IEC60044-2:2003。
    基本参数如下: JDG4-0.5 690/100v
    产品名称:电压互感器 JDG4-0.5 690/100v
    额定电压:690V
    核心特点:继电保护
    用热固性酚醛塑料作为绝缘骨架的干式电压互感器,适用户内0.5kV及以下、额定频率为50Hz的交流电路中作电压、电能测量或继电保护用。
    替代型号:JDG-0.5电压互感器690/100v

JDG4-0.5电压互感器380/√3/100/√3/

简介

JDG4-0.5电压互感器和变压器很相像,都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。

适用范围

JDG4-0.5电压互感器适用于额定频率为50Hz或60Hz、额定电压为0.5kV及以下的电力系统中,作电能、电太坏的测量和继电保护用。

JDG4-0.5电压互感器技术参数

额定电压(V) 额定负荷(VA) 极限负荷(VA)
一次 二次 0.5级 1级 2级
220 100 25 40 100 200
380 100 25 40 100 200
660 100 25 40 100 200

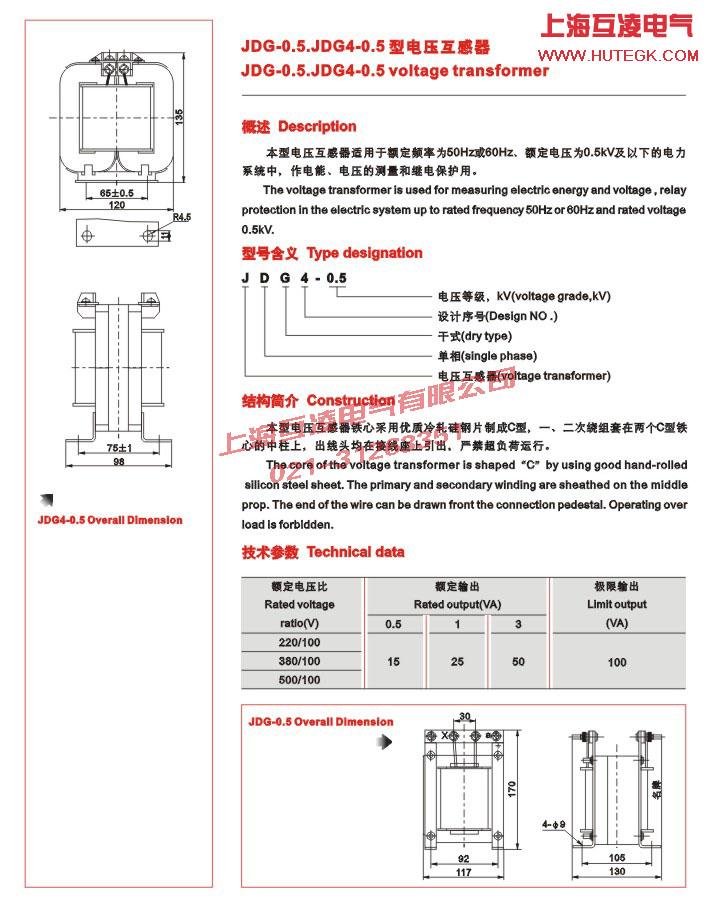

JDG4-0.5电压互感器接线图



产品名称:JDG4-0.5电压互感器

型号:JDG4-0.5

声明:本页JDG4-0.5电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
