LQJ8-10Q电流互感器

概述

LQZBJ-10、LQJ8-10Q型电流互感器是以环氧树脂作主绝缘并加强外绝缘的电流互感器，供户内频率为50Hz，10kV电力系统作电流、电能测量及继电保护用。

具有优良的绝缘性能和防潮能力是取代LQJ-10 半封闭型老产品的新一代产品

额定负额表

产品型	额定电流比(A)	次级组合	准确级及额定输出(VA)			一秒热稳定电流(KA)	动稳定电流(KA)
产品型	额定电流比(A)	次级组合	0.2	0.5	10P10	一秒热稳定电流(KA)	动稳定电流(KA)
LQJ8-10Q LQZBJ-10	5/5	0.2/10P 0.5/10P10	10	10	15	0.5	1.1
	10/5					1.9	2.2
	15/5					1.4	3.4
	20/5					1.8	4.5
	30/5					2.7	6.8
	40/5					3.6	9
	50/5					4.5	11.3
	75/5					6.8	16.9
	100/5					9	22.5
	150/5					11.3	24
	200/5					15	32
	300/5					22.5	48
	400/5					30	64
	500/5					30	75
	600/5					30	75
	800/5					40	80

额定电压

电流互感器额定电压不小于装设点线路额定电压。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

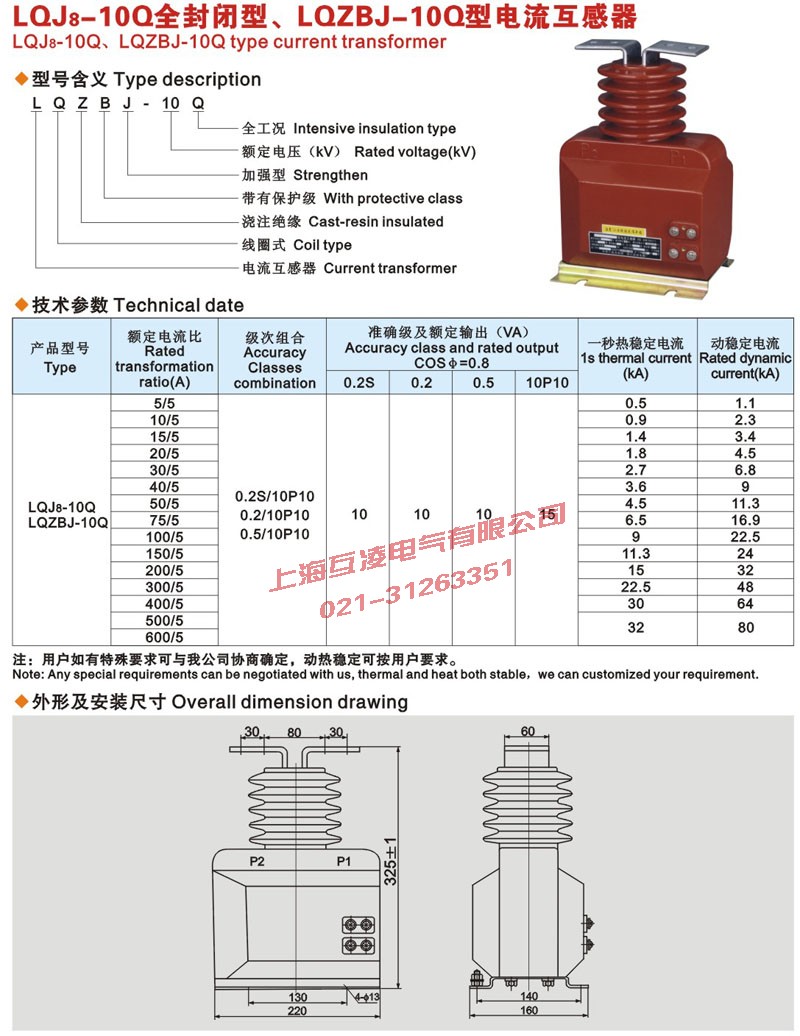

LQJ8-10Q电流互感器接线图

产品名称：LQJ8-10Q电流互感器

型号：LQJ8-10Q

声明：本页LQJ8-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
