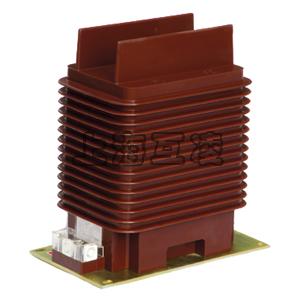

LZZBJ9-36/250W1G1电流互感器

LZZBJ9-36/250W1G1电流互感器概述

LZZBJ9-36/250W1G1电流互感器为环氧树脂全封闭浇注，全封闭式绝缘，适用于额定电压35kV及以下，额定频率50Hz电力系统中，作计量、测量及继电保护用.产品体积小，重量轻,运行稳定,免维护。并且具有优良的动热稳定性能.可以根据用户要求，生产为多变比形式，有利于扩容，减少投资.计量用级次采用超微晶合金铁心制造，测量及保护用级次采用进口优质硅钢片铁心制造。产品精度高、功耗小，温升低，运行稳定可靠。 特别适用于35kV小型化开关柜，可以根据用户要求，加大互感器上侧绝缘隔板，优化开关柜内部空间，加强相间绝缘，使开关内部布局整齐、美观。

LZZBJ9-36/250W1G1型电流互感器技术参数(户内)

引用标准 GB1208-2006《电流互感器》
IEC69944-1：2003《互感器 第1部分：电流互感器》
GB311.1-1997《高压输变电设备的绝缘配合》
JB/T5356-2002《电流互感器试验导则》
电气性能
额定电压:35 kV
额定频率:50 Hz
额定绝缘水平:40.5/95/185 kV
额定一次电流:20～2000A
额定二次电流:5或1A
局部放电水平:48 kV,≤50 pC 28 kV,≤20 pC
环境条件
使用环境: 户内
环境温度: -5～40 ℃
24h内相对湿度平均值: ≤95%
1月内相对湿度平均值: ≤90%
额定海拔高度:≤1000m
防污秽等级: Ⅱ

常见故障

电流互感器的常见故障往往与制造缺陷有关，具体如下：
1)电流互感器的绝缘很厚，有的绝缘包绕松散，绝缘层间有皱折，加之真空处理不良，浸渍不完全而造成含气空腔，从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求，甚至少放电容屏，电容极板不光滑平整，甚至错位或断裂，使其均压特性破坏。因此，当局部固体绝缘沿面的电场强度达到一定数值时，就会造成局部放电。
上述局部放电的直接后果是使绝缘油裂解，在绝缘层间生成大量的x腊，介损增大。这种放电是有累积效应的，任其发展下去，油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高，可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电，例如一次绕组支持螺母松动，造成一次绕组屏蔽铝箔电位悬浮，末屏引线接触或焊接不良甚至断线，均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动，末屏接地螺母松动，抽头紧固螺母松动等，均可能使接触电阻增大，从而导致局部过热故障。此外，现场维护管理不当也应引起重视。例如，互感器进水受潮，虽然可能与制造厂的密封结构和密封材料有关，但是，也有维护管理的问题。一般来说，现场真空脱气不充分或者检修时不进行真空干燥，致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些，都将给设备留下安全隐患。

产品名称：LZZBJ9-36/250W1G1电流互感器

型号：LZZBJ9-36-250W1G1
