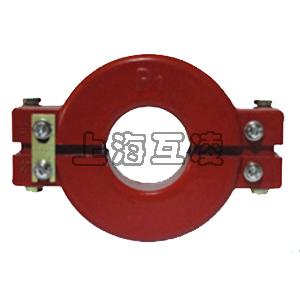

LXZK-0.5零序电流互感器

LXZK-0.5开合式零序电流互感器

一、概述：
本型零序电流互感器为户内型、浇注式、开合式结构产品。适用于额定频率为50HZ或60HZ，额定电压10KV以下的电力系统中三相交流发电机、电动机的零序电流保护用。适用于中性点经小电阻接地系统，作接地保护之用，与DD-11/60等继电器配用，作三相电缆接地故障的过电流保护之用，亦可配用智能保护装置，为安装方便采用开合式结构，海拔不超过1000m。

二、使用条件：

1.海拔高度不超过1000米；

2.周围环境温度不高于+40℃，不低于-5℃；

3.周围空气的相对湿度不大于85%（20℃）；

4.安装场所无严重影响互感器绝缘的气体、蒸汽，化学沉积、污秽及其他爆炸性和腐蚀性介质。

三、结构简介:

该型LXZK-0.5零序电流互感器为不饱和环氧树脂浇注、开合式结构，使产品安装方便；导磁材料采用经退火处理的环形铁芯；二次准确输出电流供继电器动作，以达到保护的目的。

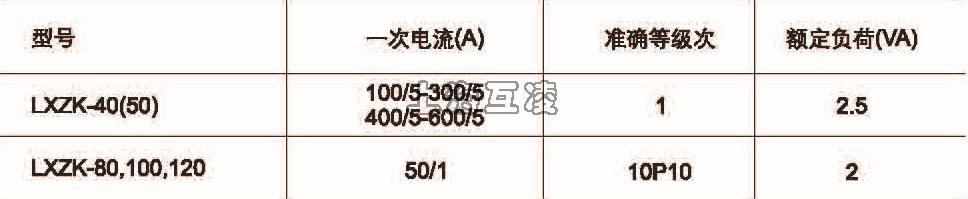

四、主要技术参数：

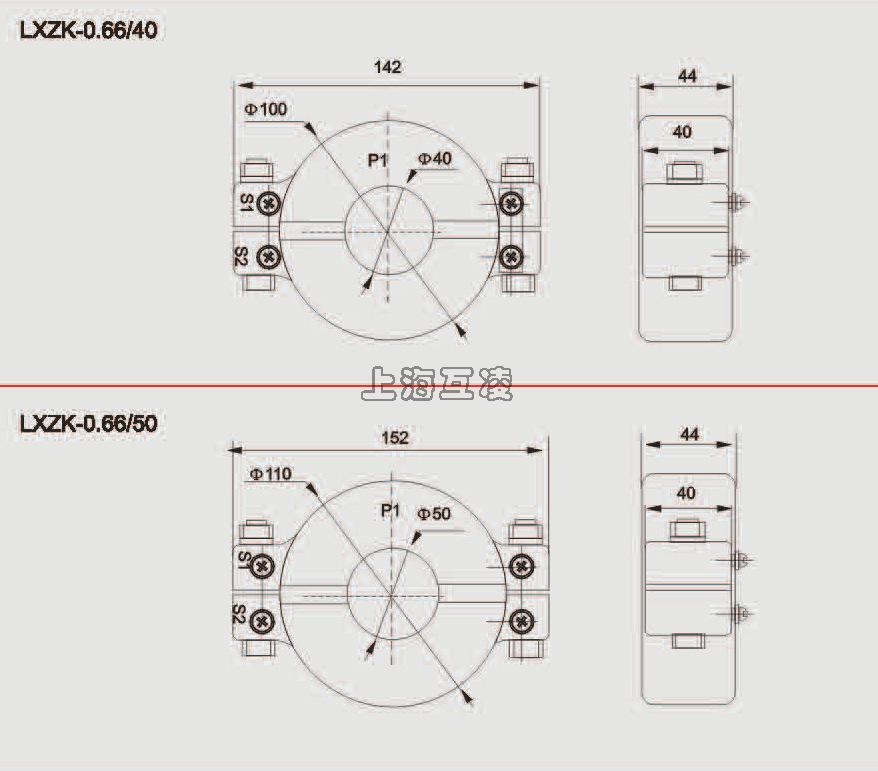

五、外形尺寸：

·产品执行标准：GB1208-1997《电流互感器》。 <br>

·额定电压：500V。 <br>

·额定频率：50Hz。 <br>

·额定二次电流值为5A和1A。 <br>

·绝缘耐热等级：E级。 <br>

·互感器二次绕组对地的短时工频耐压为3kV/1min。 <br>

·安装时互感器上下铁心的接触面搭接要求为：0.05mm塞尺在周边只允许通过 5mm。搭接面应涂抹凡士林油防锈。

六、安装

1、一体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器中孔；

2、组合式互感器安装可随时进行，具体安装方法如下：

（1）拆下互感器“K1′”、“K2′”的联接压片；

（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分；

（3）将互感器套在电缆上，把两个接触面擦拭干净，薄薄地涂上一层防锈油，对好互

     感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。

（4）将联接片固定在“K1′”、“K2”上；

（5）组合式互感器上下两部分不可与其它互感器交换。

七、订货须知

1、产品型号，内孔直径（mm）；

2、一次零序电流，二次电流（或电流比）；

3、二次负荷容量或负载阻抗；

4、准确级、准确限值系数（如果需要）；

5、安装方式如不做要求，所发产品将默认组合式。

产品名称：LXZK-0.5零序电流互感器

型号：LXZK-0.5
