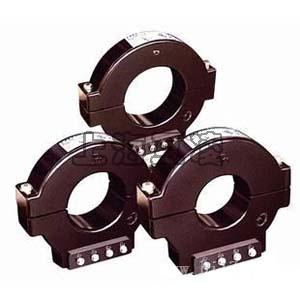

LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器

  • LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器

    • 名称:LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器
    • 型号:LXBK1-80,LXBK1-100,LXBK1-120
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器

LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器概述

LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器为户内装置,是专门为35KV户内电缆头出线而设计的开合式电流互感器,作为额定频率50HZ或60HZ,额定电压6-35KV的电力系统中作继电保护用。

LXBK1-80,LXBK1-100,LXBK1-120型零序电流互感器简介

LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器为开合式。二次绕组及铁芯均浇注在聚脂树脂内。安装时可将互感器分为两半,中间窗孔供一次母线穿过,然后用螺栓拧紧。

LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器变比参数

1. LXBK1-80,LXBK1-100,LXBK1-120型互感器的一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3 kV工频耐压。
2. 额定二次电流:1A
3. 额定一次电流、准确级及额定输出见表。

额定一次电流 准确级 额定输出 (VA)
50 10P10 1
75 1.6
100 2.5
150 5
200 5
300 5
400 5
600 5

安装

·整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
·开口式互感器不受电缆敷设与否的限制,具体方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
(4)将联接片固定在“K1ˊ”、“K2ˊ”上(圆形互感器无此项要求)。
(5)内孔﹥120mm的互感器如水平安装时,请加非导磁支架。


产品名称:LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器

型号:LXBK1-80,LXBK1-100,LXBK1-120

声明:本页LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
