LMZ8-0.66电流互感器

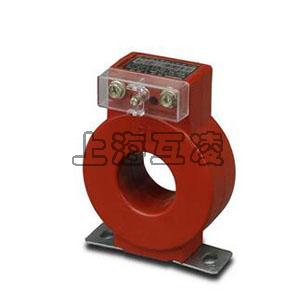

  • LMZ8-0.66电流互感器

    • 名称：LMZ8-0.66电流互感器
    • 型号：LMZ8-0.66
    • 销售热线：021-31263351
    • QQ在线客服：919107474
    • 公司承诺：上海互特电气有限公司成立以来始终以用户需求为目标，以科技为先导，所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述



 3、安装尺寸与技术参数：

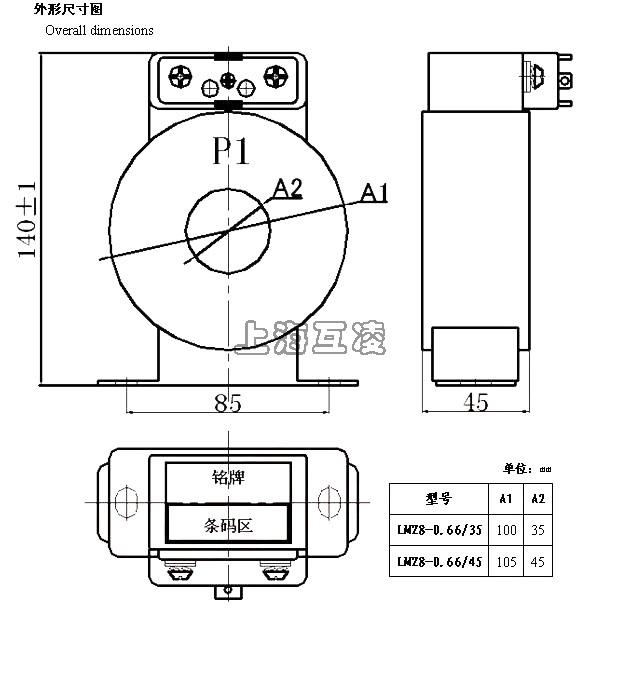

(1)LMZ8-0.66 Φ22外形尺寸图：
型号 变比 准确度 额定负载 穿心匝数

LMZ-0.66

Φ22

 50/5A 1级 2.5VA 1匝
0.5级 5~3.75VA 2匝
75/5A 0.5级 3.75VA 1匝
5~3.75VA 2匝
100/5A 0.5级 5~3.75VA或0.2~0.15Ω 1匝
150/5A
200/5A
250/5A
300/5A
400/5A
 (2)LMZ8-0.66 Φ30(Ⅰ)外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ30(Ⅰ)

 200/5A 0.5级 5~3.75VA或0.2~0.15Ω 1匝
250/5A
300/5A
400/5A
 (3)LMZ8-0.66 Φ30小外形尺寸图：
型号 变比 准确度 额定负载 穿心匝数

LMZ-0.66

Φ30小

 50/5A 1级 2.5VA 1匝
0.5级 5~3.75VA 2匝
75/5A 0.5级 3.75VA 1匝
5~3.75VA 2匝
100/5A 0.5级 5~3.75VA或0.2~0.15Ω 1匝
150/5A
200/5A
250/5A
300/5A
400/5A
(4)LMZ8-0.66 Φ30大外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ30大

 50/5A 1级 2.5VA 1匝
0.5、0.5S、0.2、0.2S级 5VA或0.2Ω 2匝
60/5A 1级 2.5VA 1匝
0.5、0.5S、0.2、0.2S级 5VA或0.2Ω 2匝
75/5A 0.5、0.5S、0.2、0.2S级 5VA或0.2Ω 1匝
100/5A
150/5A
200/5A
250/5A
300/5A
400/5A
 (5)LMZ8-0.66 Φ32外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ32

 50/5A 1级 2.5VA 1匝
0.5级 5~3.75VA 2匝
60/5A 1级 3.75VA 1匝
0.5级 5~3.75VA 2匝
75/5A 0.5级 5~3.75VA 1匝
0.5S、0.2、0.2S级 2匝
100/5A 0.5级 5~3.75VA或0.2~0.15Ω 1匝
150/5A 0.5、0.5S、0.2、0.2S级
200/5A
250/5A
300/5A
400/5A

型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ42(Ⅰ)

 300/5A 0.5级 5~3.75VA或0.2~0.15Ω 1匝
400/5A
500/5A
600/5A
 (7)LMZ8-0.66 Φ42外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ42

 50/5A 1级 2.5VA 1匝
0.5级 5~3.75VA 2匝
60/5A 1级 3.75VA 1匝
0.5级 5~3.75VA 2匝
75/5A 0.5级 3.75VA 1匝
0.5、0.5S、0.2级 5~3.75VA
100/5A 0.5级 5~3.75VA
150/5A 0.5、0.5S、0.2、0.2S级 5~3.75VA
200/5A
250/5A
300/5A
400/5A
500/5A
600/5A
(8)LMZ8-0.66 Φ42大外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ42大

 75/5A 0.5、0.5S、0.2级 5VA 1匝
100/5A 0.5、0.5S、0.2、0.2S级 5VA
0.5级 10~3.75VA
150/5A 0.5、0.5S、0.2、0.2S级 5VA
10~3.75VA
0.5级 15~3.75VA
200/5A 0.5、0.5S、0.2、0.2S级 5VA
250/5A
300/5A
400/5A
500/5A
600/5A

型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ52(Ⅰ)

 400/5A 0.5级 5~3.75VA或0.2~0.15Ω 1匝
500/5A
600/5A
750/5A
800/5A
(10)LMZ8-0.66 Φ55外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ55

 150/5A 0.5、0.5S级 5~3.75VA或0.2~0.15Ω 1匝
200/5A 0.5、0.5S、0.2、0.2S级
250/5A
300/5A
400/5A
500/5A
600/5A
750/5A
800/5A
1000/5A
 (11)LMZ8-0.66 Φ62外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ62

 200/5A 0.5级 5~3.75VA或0.2~0.15Ω 1匝
250/5A 0.5、0.5S、0.2级
300/5A

0.5、0.5S、

0.2、0.2S级
400/5A
500/5A
600/5A
750/5A
800/5A
1000/5A
1200/5A
1500/5A
 (12)LMZ8-0.66 Φ30新标准(小)外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ30

新标准(小)

 100/5A 0.2S 10~3.75VA或0.4~0.15Ω 1匝
 (13)LMZ8-0.66 Φ30新标准(大)外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ30

新标准(大)

 100/5A 0.2S 10~3.75VA或0.4~0.15Ω 1匝
 (14)LMZ8-0.66 Φ35新标准(小)外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ35

新标准(小)

 150/5A 0.2S 10~3.75VA或0.4~0.15Ω 1匝
200/5A
250/5A
300/5A
 (15)LMZ8-0.66 Φ35新标准(大)外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ35

新标准(大)

 150/5A 0.2S 10~3.75VA或0.4~0.15Ω 1匝
200/5A
250/5A
300/5A
 (16)LMZ8-0.66 Φ45新标准外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ45

新标准

 400/5A 0.2S 10~3.75VA或0.4~0.15Ω 1匝
500/5A
 (17)LMZ8-0.66 Φ55新标准外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ55

新标准

 600/5A 0.2S 10~3.75VA或0.4~0.15Ω 1匝
750/5A
 (18)LMZ8-0.66 Φ75新标准外形尺寸图：
型号 变比 准确度 额定负载 匝数

LMZ-0.66

Φ75

新标准

 1000/5A 0.2S 10~3.75VA或0.4~0.15Ω 1匝
1200/5A
1500/5A
2000/5A

产品名称：LMZ8-0.66电流互感器

型号：LMZ8-0.66

声明：本页LMZ8-0.66电流互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
