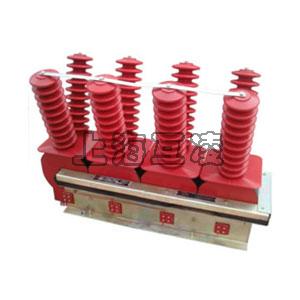

JSZGF-35电压互感器

JSZGF-35电压互感器是抗谐振组合式电压互感器在中性点非有效接地电力系统中，高压中性点接地的电压互感器常因铁磁谐振而大量烧毁，成为配电系统中的一大公害。为使电压互感器能抗谐防烧，避免高压保险频繁熔断的要求，研究开发了这款抗电谐振型三相电压互感器，运行实践证明此型互感器能防止高压保险频繁熔断，也能防止电压互感器发生谐振烧毁等事故。有良好的消铁磁谐振性能，运行可靠，且测量精度提高。该产品无须在开口三角或中性点另加消谐装置，大大地方便了用户。

性能特点

产品根据三相铁磁谐振现象的机理，改革了原三相五柱子式电压互感器的磁路结构，采用三相三柱磁路和单口磁路的组合，把铁磁谐振下的正序电压和零序电压分别由上述磁路分别承担，是提高零序励磁特性抗谐防烧的关键，因而决不允许任何一侧零序绕组短接。

JSZG（F）-35产品是根据用户要求，对原油浸户内产品全新设计的新一代浇注户内产品，此产品结构合理，表面爬电距离大，性能更优越，体积小短，尤其适合开关柜的安装。 能有效消除分频、工频、高频谐振，不会过压烧毁，不会频繁熔断高压保险。

产品在系统单相接地情况下，剩余绕组dadn输出电压为100V。 2.5 当系统正常运行时，剩余绕组输出电压不足1V。

当高压保险一相熔断，剩余绕组输出电压约50V，能使接地监察继电器可靠报警，可用此方法检查二次绕组是否因多点接地而短路。

提供准确的线电压，供表计测量用，提供准确的相电压，供反映系统对地。 F型具有二个测量级绕组和一个剩余电压绕组,极大的方便了用户。

产品名称：JSZGF-35电压互感器

型号：JSZGF-35
