JDZX18-10R1电压互感器为单相户内用全封闭型环氧树脂浇注产品，供额定频率为50Hz或60Hz，设备最高电压12kV及以下交流系统中做电压、电能测量及继电保护用。带熔断器保护，及剩余电压绕组。
1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度
3.周围空气的相对湿度不大于85%（ 20度 ；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
1 产品标准：GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）
4 JDZ-10其他技术参数见下表：
| Model 型号 |
Rated voltage radio (kV) 额定电压比 |
Combined accuracy or Combined accuracy classes 准确级组合 |
Rated output (VA) 额定输出 |
ltimate output (VA) 极限输出 |
Rated insulation level (kV) 额定绝缘水平 |
| JDZX18-3R | 3/√3/0.1√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 3.6/25/40 |
| 0.5/6P(3P) | 30/100 | ||||
| JDZX18-6R | 6√3/0.1√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 7.2/32//60 |
| 0.5/6P(3P) | 30/100 | ||||
| JDZX18-10R | 10√3/0.1√3/0.1/3 | 0.2/6P(3P) | 25/100 | 400 | 12/42/75 |
| 0.5/6P(3P) | 50/100 |
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

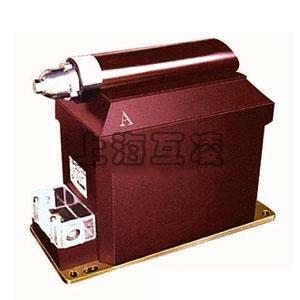

产品名称：JDZX18-10R1电压互感器
型号：JDZX18-10R1
声明：本页JDZX18-10R1电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
