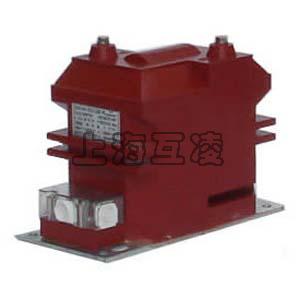

JDZR10-10B1电压互感器

JDZR10-10B1电压互感器概述

JDZR10-10B1电压互感器为单相、户内、干式全封闭产品，使用时单台或二台一组，JDZ9-3、JDZF9-6、JDZF9-10二台一组时为V/V连接，JDZF9-3,JDZF9-6,JDZF9-10二台一组时为V/V/V连接．分别适用于额定频率50Hz:或60Hz, 额定电压为3KV,6KV,10kV电力系统中作电能计量、电压监控和继电保护用。

JDZR10-10B1电压互感器结构特点

JDZR10-10B1型互感器为全封闭，绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有限空间 所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受 潮．一次绕组引出线端子的标志为A, N;二次绕组引出线端子的标志为a, n,均在浇注体上清晰标 注。在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。

JDZR10-10B1电压互感器使用条件

1．海拔高度不超过3000米;
2.周围环境温度不高于+40'C，不低于-5'C；
3.周围空气的相对湿度不大于65%（20'C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

JDZR10-10B1型电压互感器

JDZR10-10B1电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和保护使用。本型互感器输出容量大，局部放电量小，最大特点是一次带有熔断器保护，可免除用户再为配置熔断器造成的烦恼，可大大避免浪费开关柜内有效空间，而且熔断器更换非常方便，直接可装入互感器内部，熔断器的熔断电流与互感器的短路承受能力相配，有效地保护互感器在电网出现故障时不烧毁。二次出线加罩保护，可避免触电事故和现象。

JDZR10-10B1电压互感器变比对照

电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

产品名称：JDZR10-10B1电压互感器

型号：JDZR10-10B1
