JDZ16-6,JDZ16-3电压互感器为全封闭环氧树脂浇注绝缘结构。一次绕组带有熔断器保护，熔断电流与互感短路电流相匹配，配接COOPER（固珀）公司的肘型电缆插头（亦可用相同规格的国产插头）。由于一、二次均采用密封结构，既有效缩小了开关柜的体积，又具有良好的防污防潮能力。尤其适用于户外环网柜。
1海拔高度不超过1000m；
2周围环境温度不高于+40℃，不低于-5℃
3周围空气的相对湿度不大于85%(200℃);
| 型号 | 额定电压比(V) | 准确级及相应的额定输出 | 极限输出(VA) | 额定绝缘水平(VA) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| JDZ16-10 JDZ16-6 JDZ16-3 |
3000/100 | 20 | 50 | 100 | 200 | 100 | 3.6/25/40 |
| 6000/100 | 7.2/32/60 | ||||||
| 10000/100 | 12/42/75 | ||||||
| 10000/220 | |||||||
| 10000/100/220 | / | / | / | / | 200/200 | ||
电压互感器的接线方式很多，常见的有以下几种：
⑴ 用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式。
⑵ 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
⑶ 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
⑷ 电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。

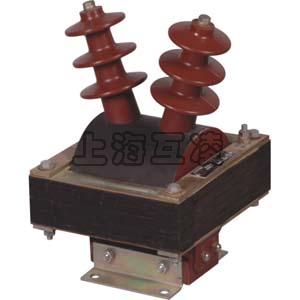

产品名称：JDZ16-6,JDZ16-3电压互感器
型号：JDZ16-6,JDZ16-3
声明：本页JDZ16-6,JDZ16-3电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
