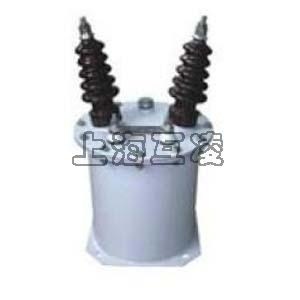

JDJ-6电压互感器

概述

JDJ-6电压互感器为户外环氧树脂浇注绝缘全封闭式结构，适用于交流50HZ、额定电压10KV及以下的电力系统中作电压、电能测量用，也可单独提供0.22KV操作电源使用。内置熔继器可有效保护PT，熔断器更换方便。

结构

JDJ-6电压互感器为油浸绝缘结构，铁心为叠片式，心柱上套装一、二次绕组，一次绕组与二次绕组为同心式，绕在同一个骨架上，整个器身固定在箱盖上置于油箱中，油箱内装绝缘变压器，油面距箱内表面10-15mm。绕组出线经箱盖上的高低压磁套分别引出供安装接线用，箱盖与油箱密封，箱盖上有注油塞。

环境

1海拔高度不超过1000m；
2周围环境温度不高于+40℃，不低于-5℃
3周围空气的相对湿度不大于85%(200℃);

注意事项

1．JDJ-3电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路。

产品名称：JDJ-6电压互感器,JDJ-3电压互感器

型号：JDJ-6,JDJ-3
